현관문 보조키 디지털 도어락 교체 설치

아파트 현관문에 보조키 타입의 디지털 도어락을 떼고 새 도어락으로 교체 설치

보조키 방식의 디지털 도어락은 현관문 손잡이와 별도로 설치하는 보조 잠금장치로 현관문 손잡이를 떼지 않고 설치합니다.

디지털 방식이 아닌 열쇠 방식의 보조키가 설치되어 있던 곳에도 설치가 가능한 경우가 많습니다.

도어락 설치에 필요한 지름 32mm 구멍은 대부분 호환되기 때문에 열쇠 방식의 보조키는 물론 보조키 방식의 다른 디지털 도어락이 설치되어 있던 곳이라면 큰 구멍을 뚫지 않고 작업이 가능한 경우가 많고 저도 기존 디지털 도어락 구멍을 그대로 사용할 수 있었습니다.

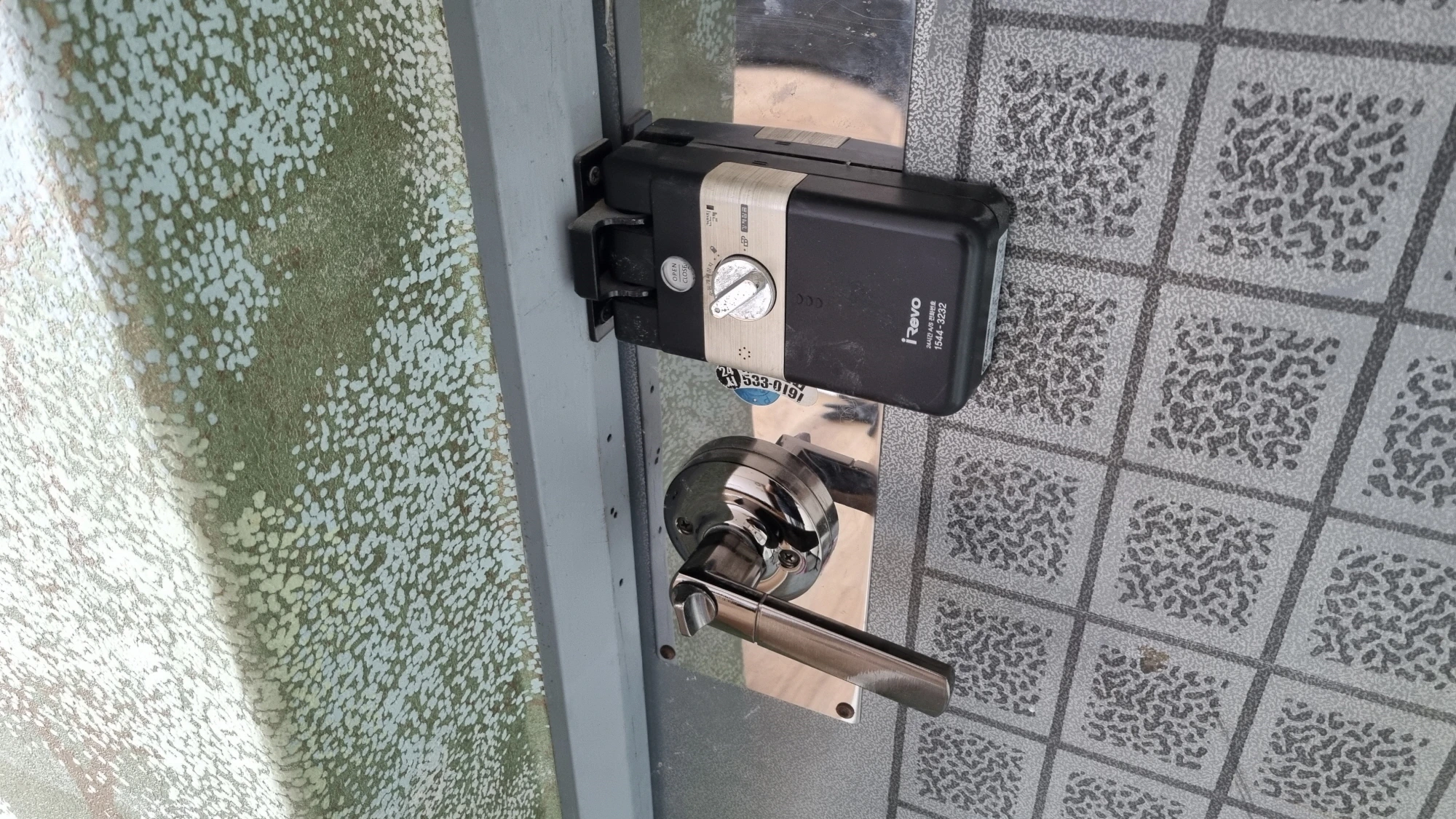

보조키 디지털 도어락 떼기

보조키 디지털 도어락은 제조사마다 디자인과 형태가 조금씩 다르지만 떼는 방법은 대체로 비슷합니다.

실내 측 도어락을 열림 상태로 만들고 건전지를 모두 꺼냅니다.

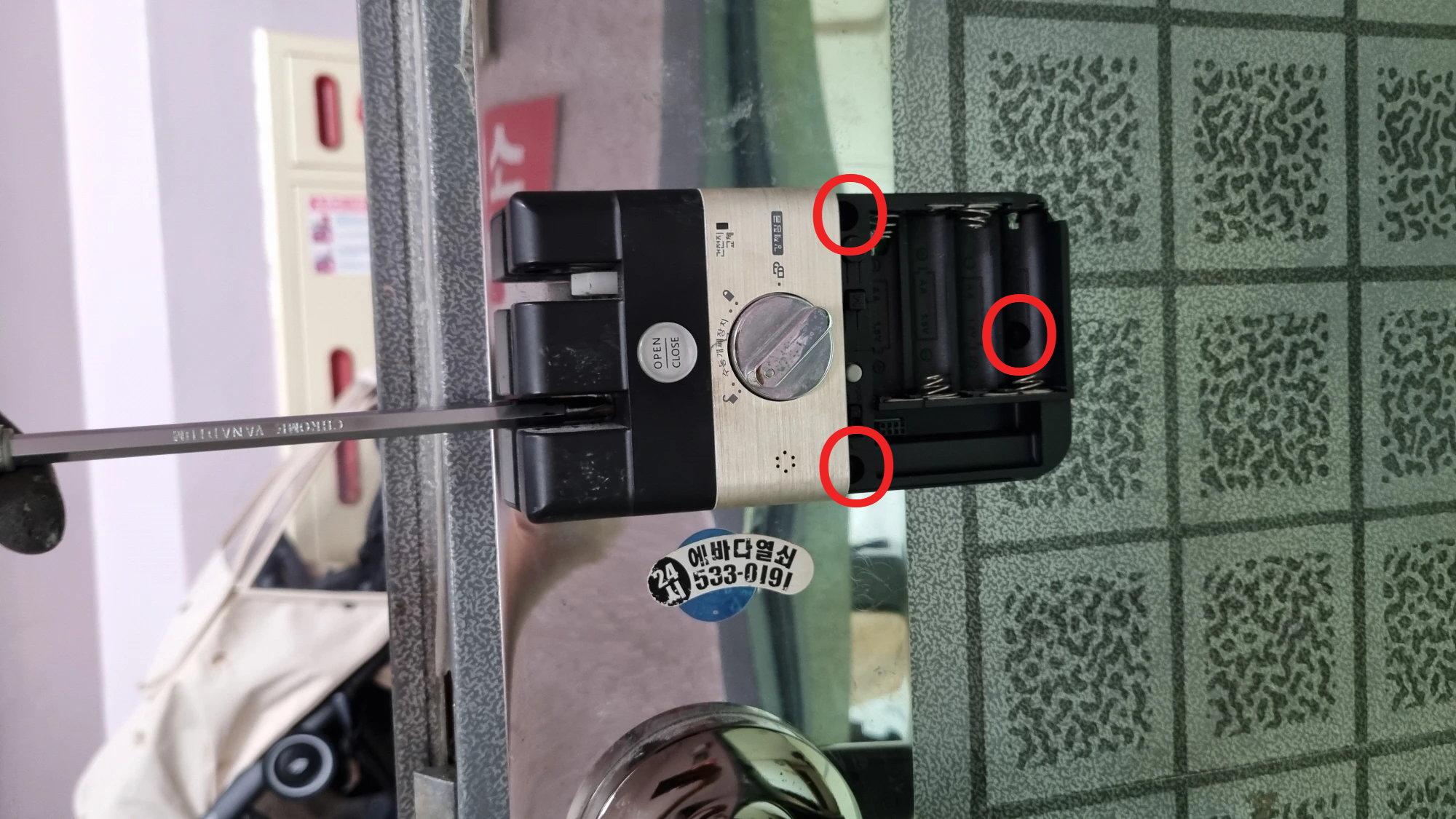

해당 도어락은 왼쪽 사진 동그라미 안에 있는 볼트로 고정되어 있습니다.

대체로 전면에서 보이는 고정 볼트만 풀면 떨어지는 경우가 많지만 이 도어락은 왼쪽 사진 드라이버를 끼운 옆면에도 위아래 고정 볼트가 있었습니다.

옆면 고정 볼트까지 모두 풀면 오른쪽 사진처럼 도어락이 떨어집니다.

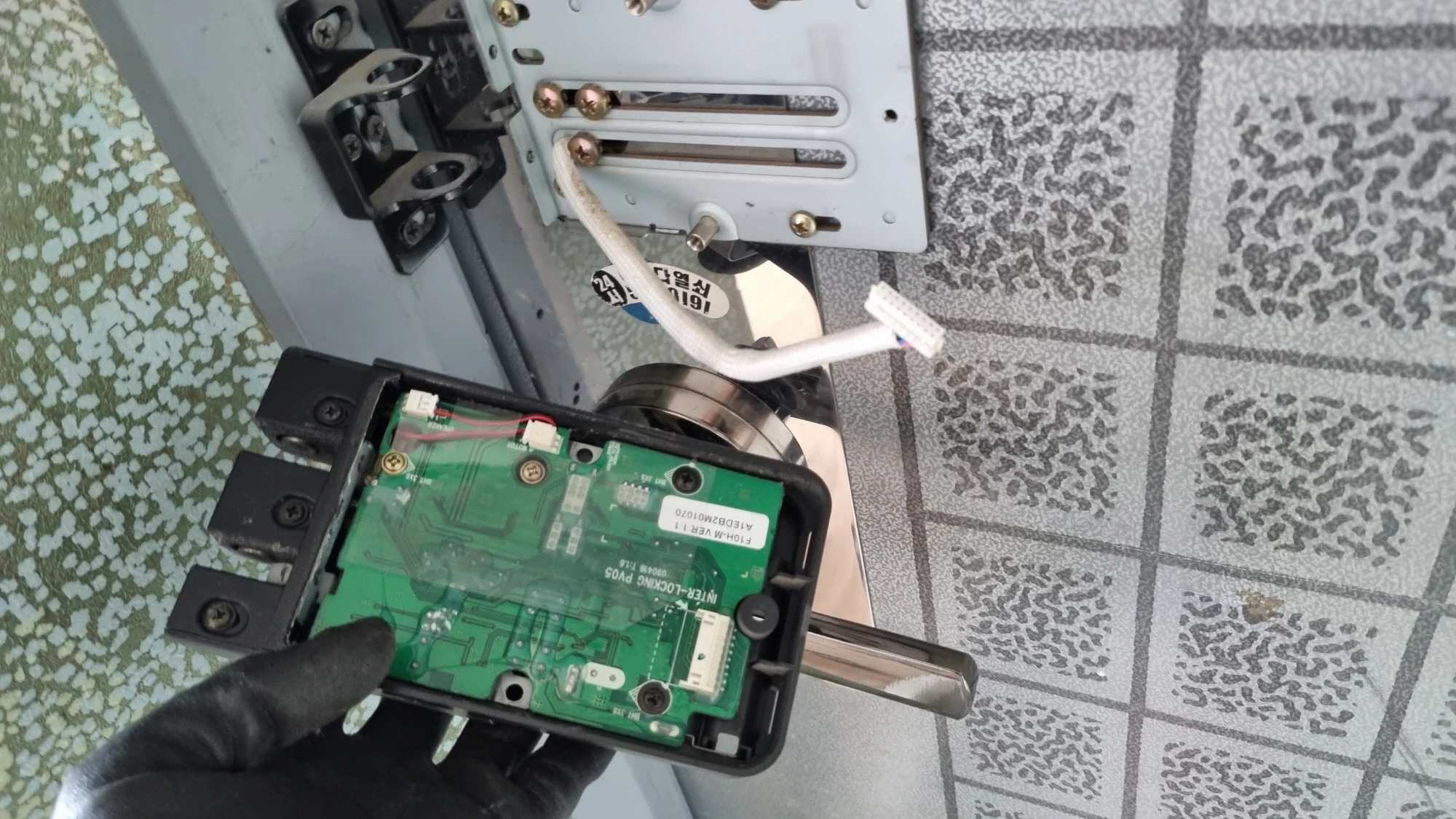

실내 측 도어락에 연결된 케이블의 잭을 뽑습니다.

다시 사용할 도어락이 아니라면 니퍼 같은 공구로 잘라내도 상관없습니다.

도어락에 연결된 케이블을 분리하면 실내 측 도어락이 완전히 떨어집니다.

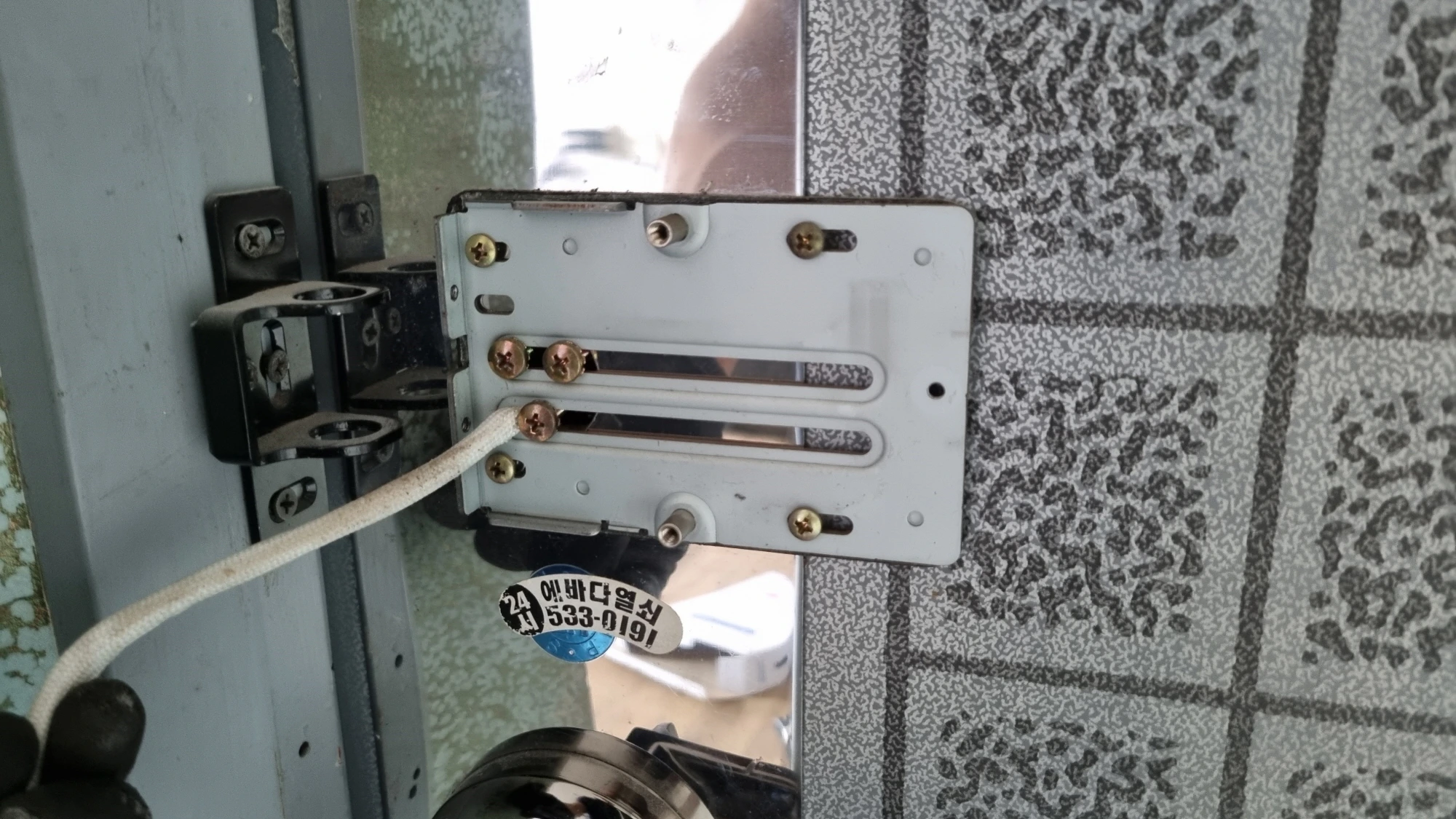

오른쪽 사진 가운데 세 개의 볼트는 실외 측 도어락을 고정하는 볼트입니다.

저희 도어락은 세 개의 볼트가 모두 끼워져 있지만 두 개 볼트로 고정하는 도어락도 있습니다.

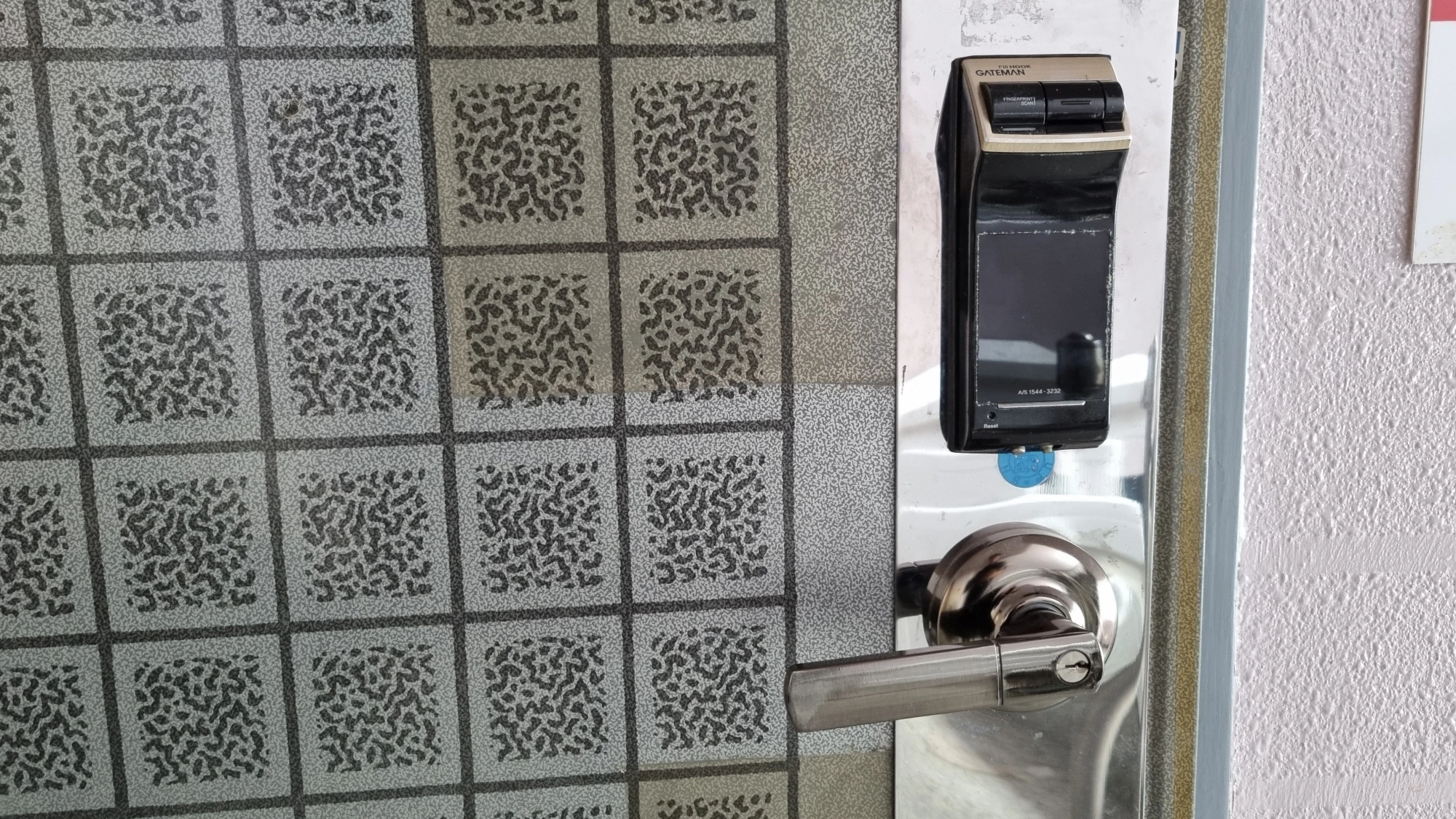

실외 측 도어락 고정 볼트를 모두 풀면 오른쪽 사진처럼 도어락이 떨어집니다.

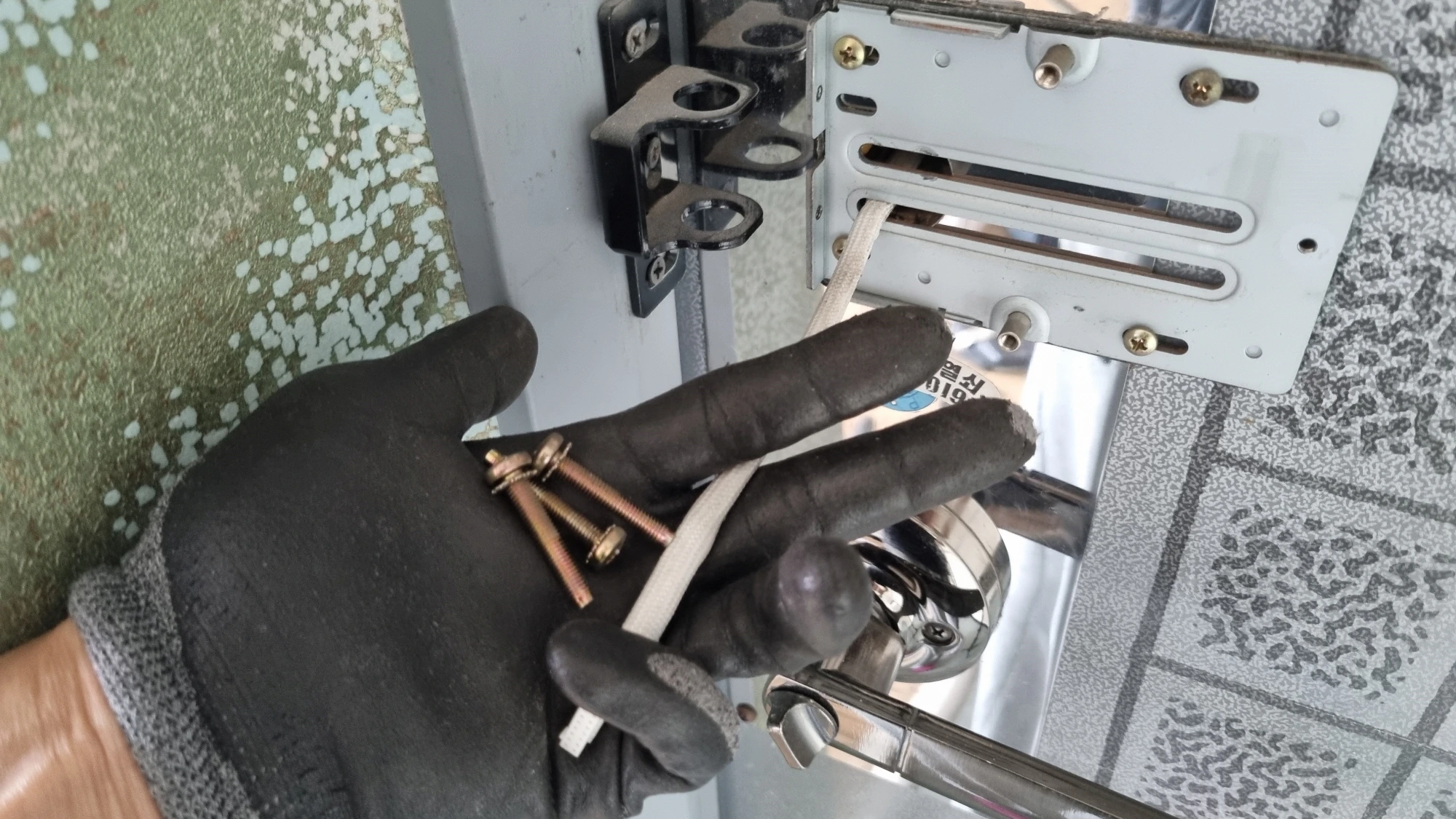

이때 왼쪽 사진처럼 케이블을 잡고 풀어야 실외 측 도어락이 밖으로 빠져서 바닥으로 떨어지는 사고를 예방할 수 있습니다.

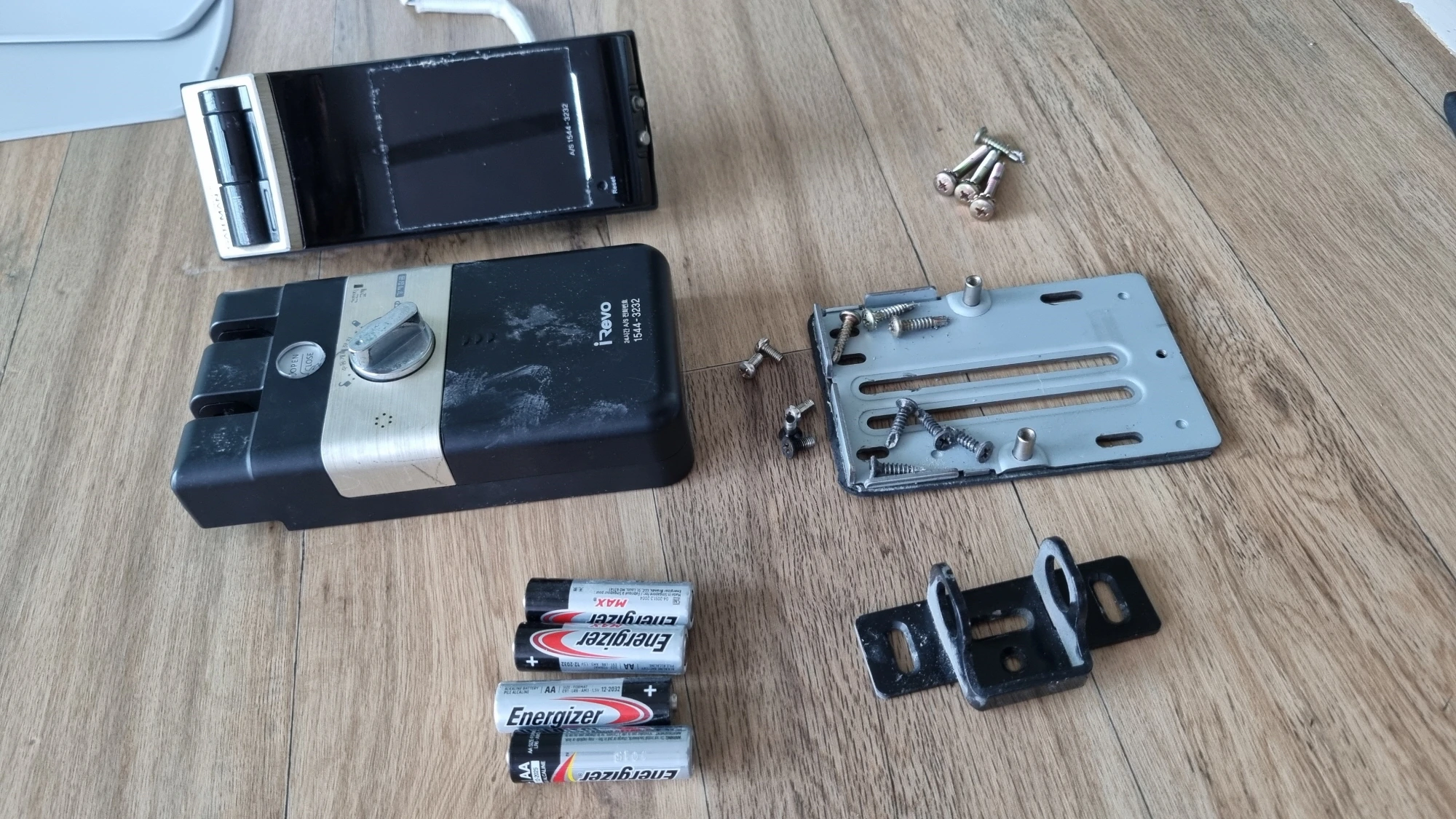

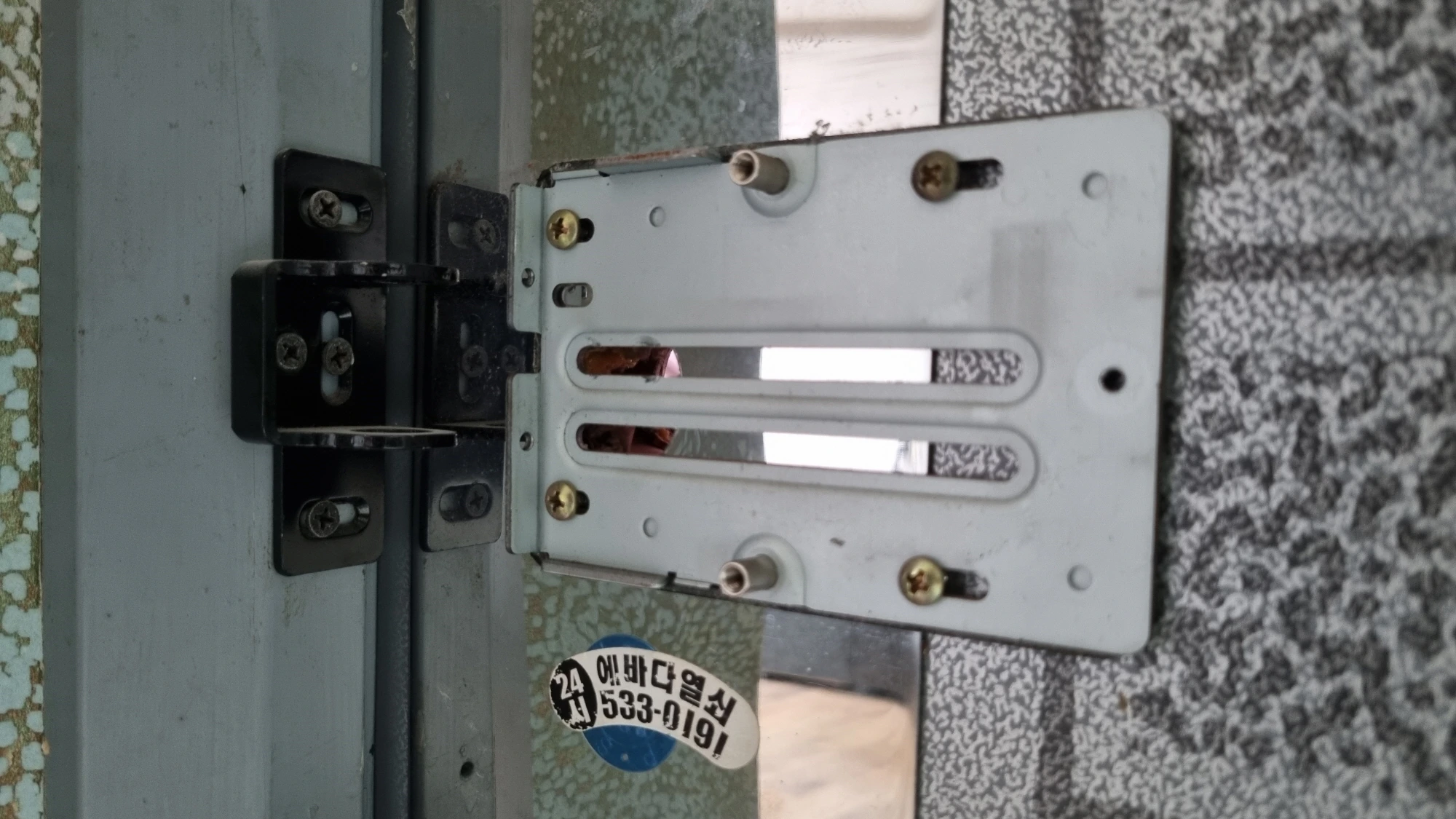

마지막으로 실내 측 고정용 보강판에 볼트와 문틀 고정 부품의 볼트를 모두 풀면 보조키 도어락의 모든 장치가 현관문에서 떨어집니다.

보조키 디지털 도어락 교체 설치

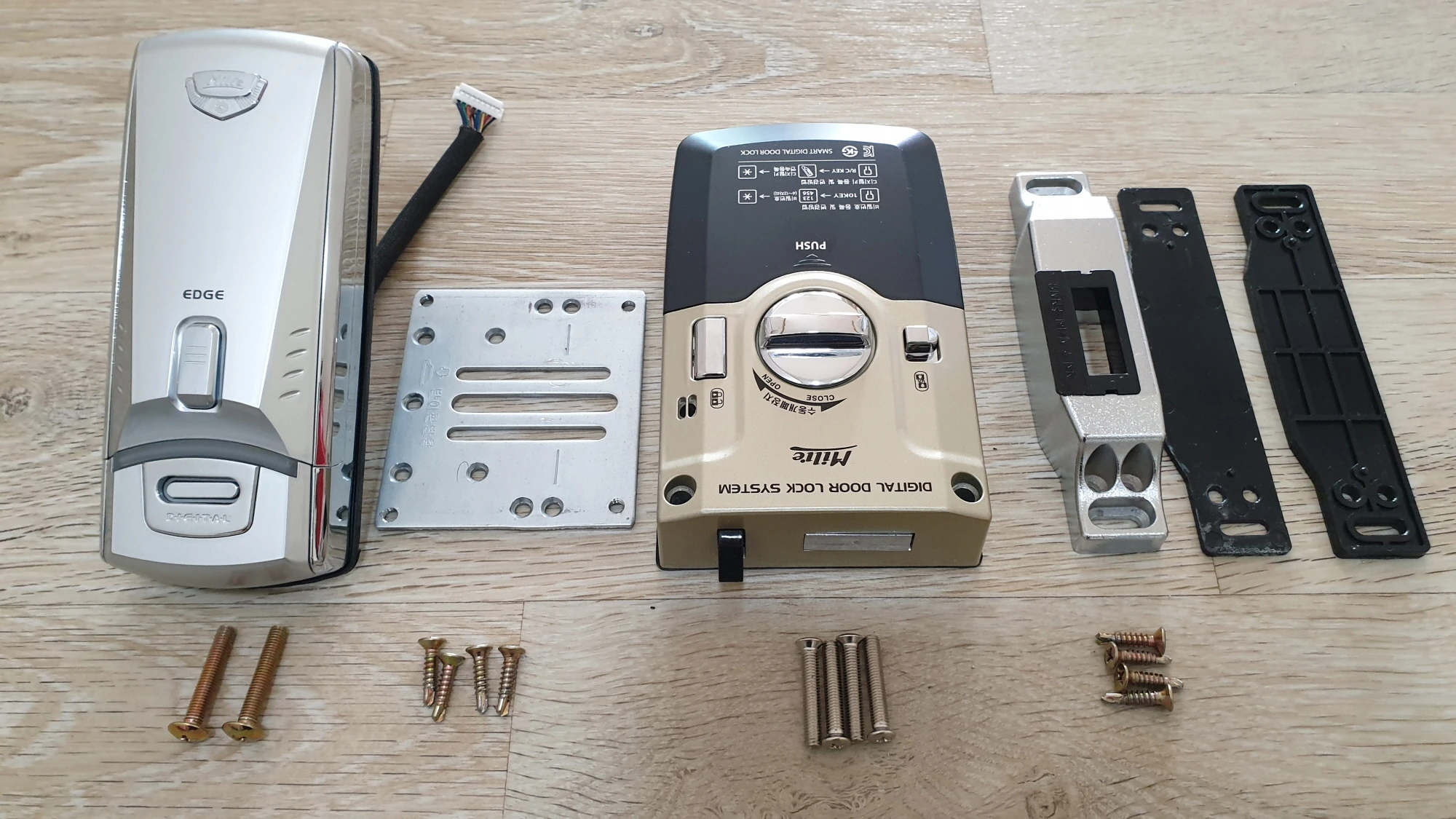

위에 사진은 제가 새로 설치할 보조키 방식의 디지털 도어락으로 기존에 달려있던 도어락과 디자인은 많이 다르지만 구성품은 거의 동일한 형태로 되어 있고 설치 방법도 거의 동일합니다.

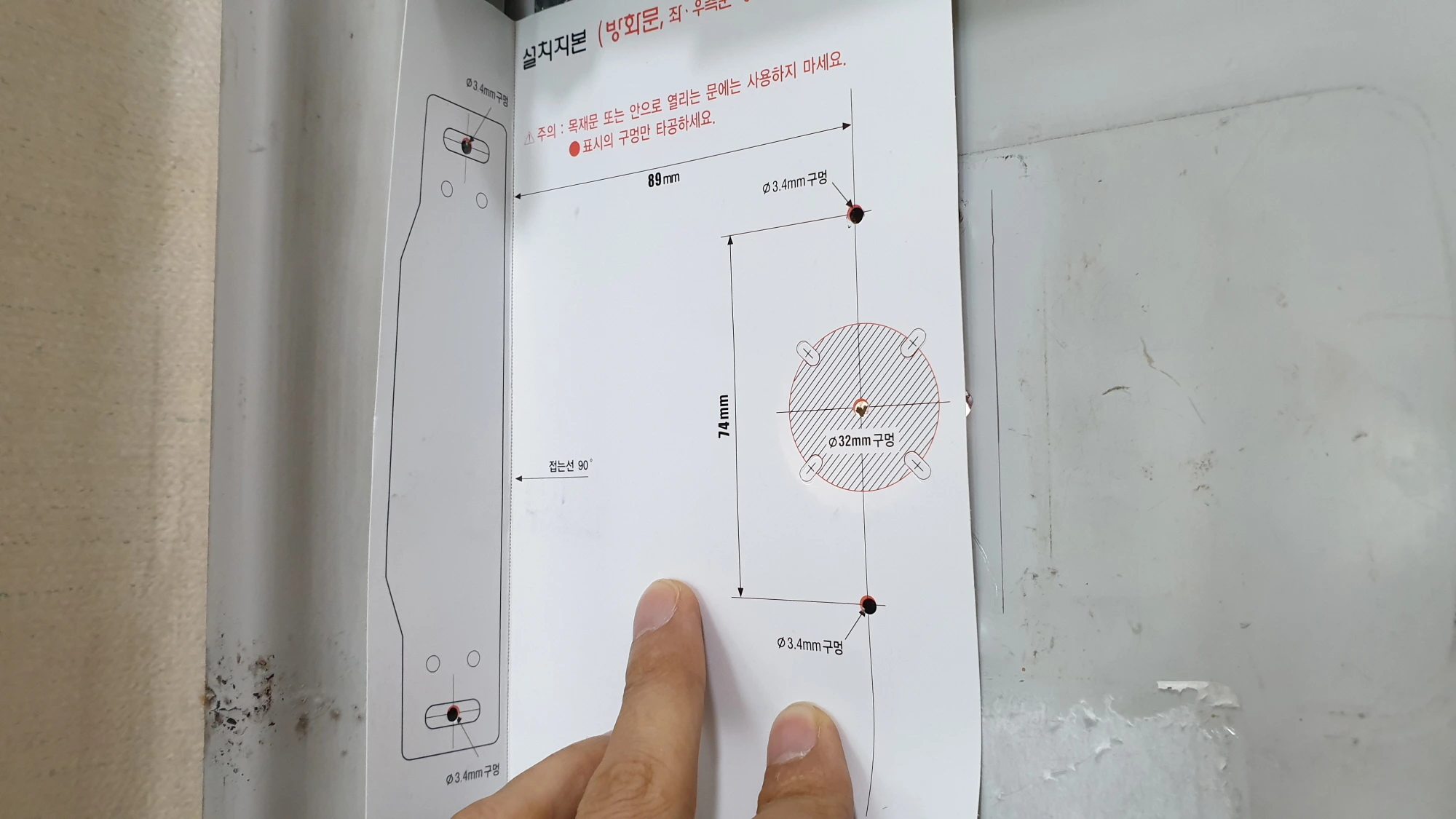

먼저 왼쪽 사진처럼 설명서를 대고 현관문과 옆면 문틀에 타공 할 위치를 표시했습니다.

큰 구멍은 기존에 달려있던 도어락의 구멍을 그대로 사용했으며 나사못 구멍 네 개만 뚫으면 되는 상태입니다.

지름 32mm 큰 구멍의 위치가 정확하게 맞지 않더라도 설치 보강판 가운데 가로로 길게 뚫려있는 구멍 사이에 위치해 있다면 설치가 가능합니다.

오른쪽 사진에서 보이는 것처럼 큰 구멍의 위치가 설치 보강판 오른쪽에 쏠려있습니다.

큰 구멍이 왼쪽으로 조금 쏠려도 설치가 가능한 상태입니다.

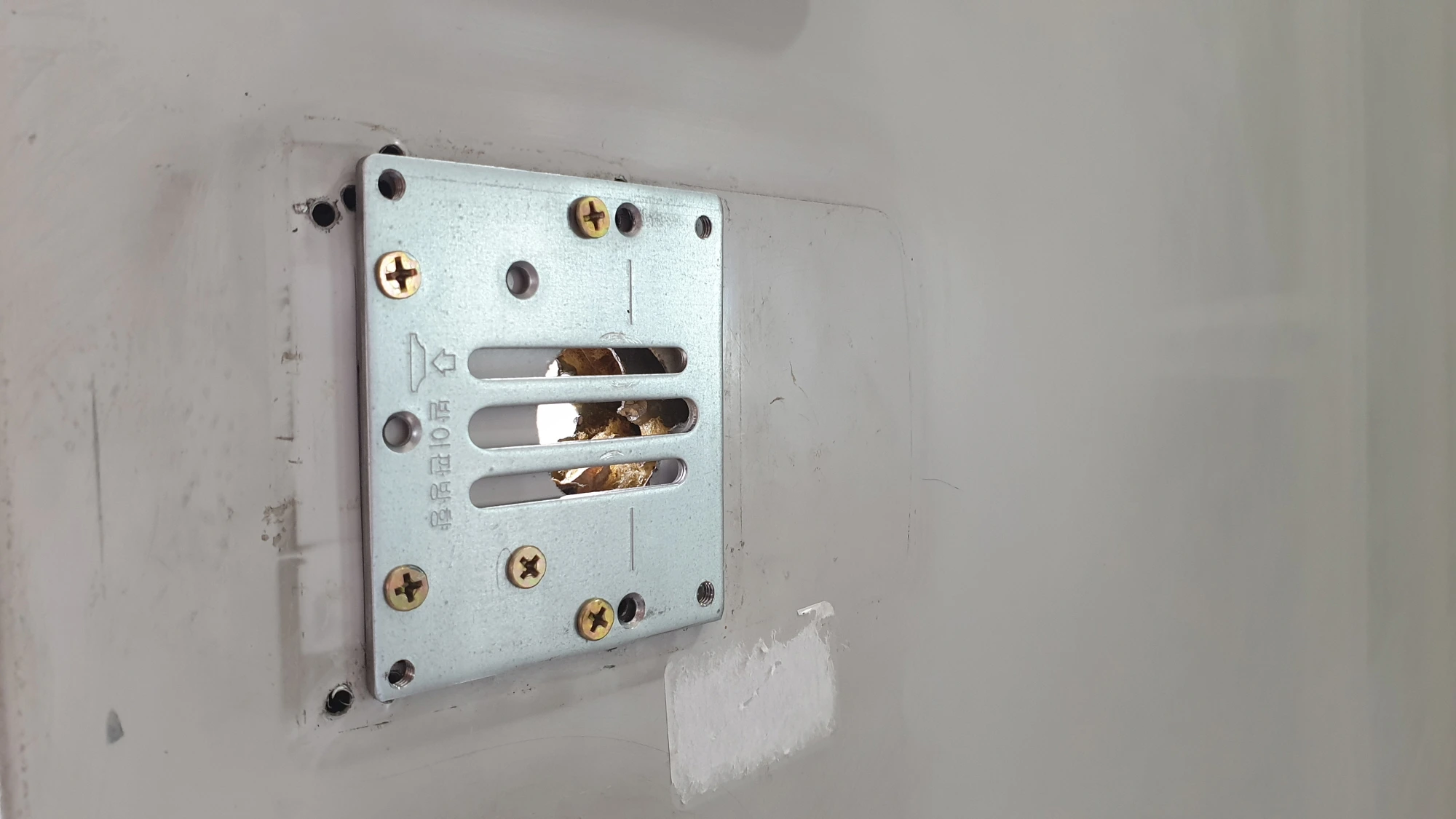

설치 보강판은 큰 구멍 위아래 두 개 볼트로 고정하는데 철문으로 된 방화문 현관문은 드릴로 구멍을 뚫고 볼트를 끼우는 것이 일반적이고 드라이버만 가지고 작업을 하려면 매우 힘들어집니다.

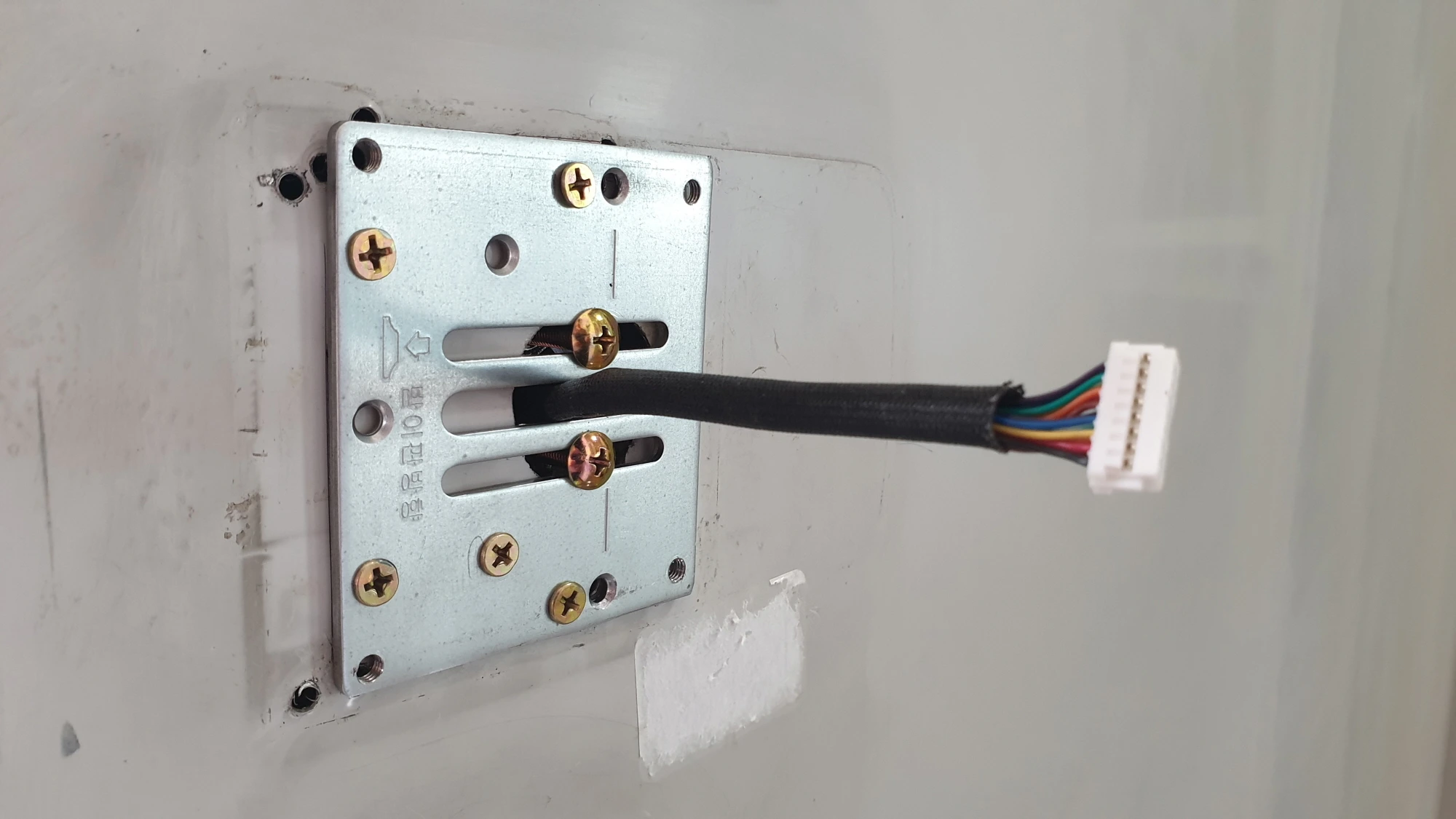

두 개 볼트로 설치 보강판을 고정한 후에 2~3개 정도 구멍을 더 뚫어서 볼트로 고정합니다.

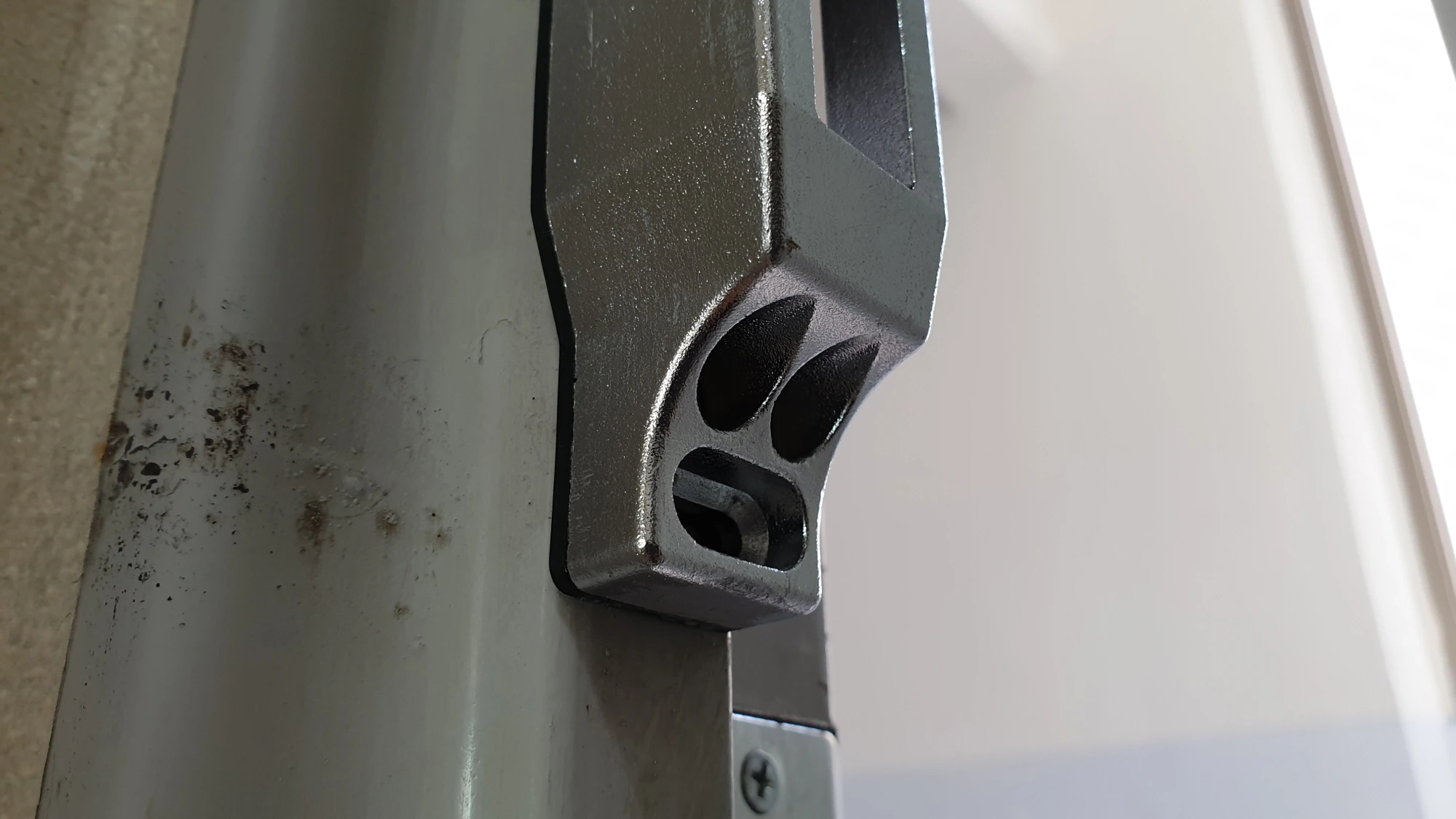

문틀에 고정하는 부품 역시 볼트로 고정합니다.

문틀 고정 부품은 위아래 2~3개의 볼트로 고정합니다.

문틀 고정 부품은 힘을 많이 받는 상황이 생길 수 있는 만큼 가급적이면 위아래 각각 두 개 이상의 볼트로 고정하는 것이 안전합니다.

실외 측에 설치하는 도어락을 밀착시키고 오른쪽 사진처럼 케이블을 안족으로 넣은 다음 볼트를 이용해 고정합니다.

볼트로 고정할 때 도어락을 반듯하게 맞춰서 고정하는 것이 보기 좋겠죠?

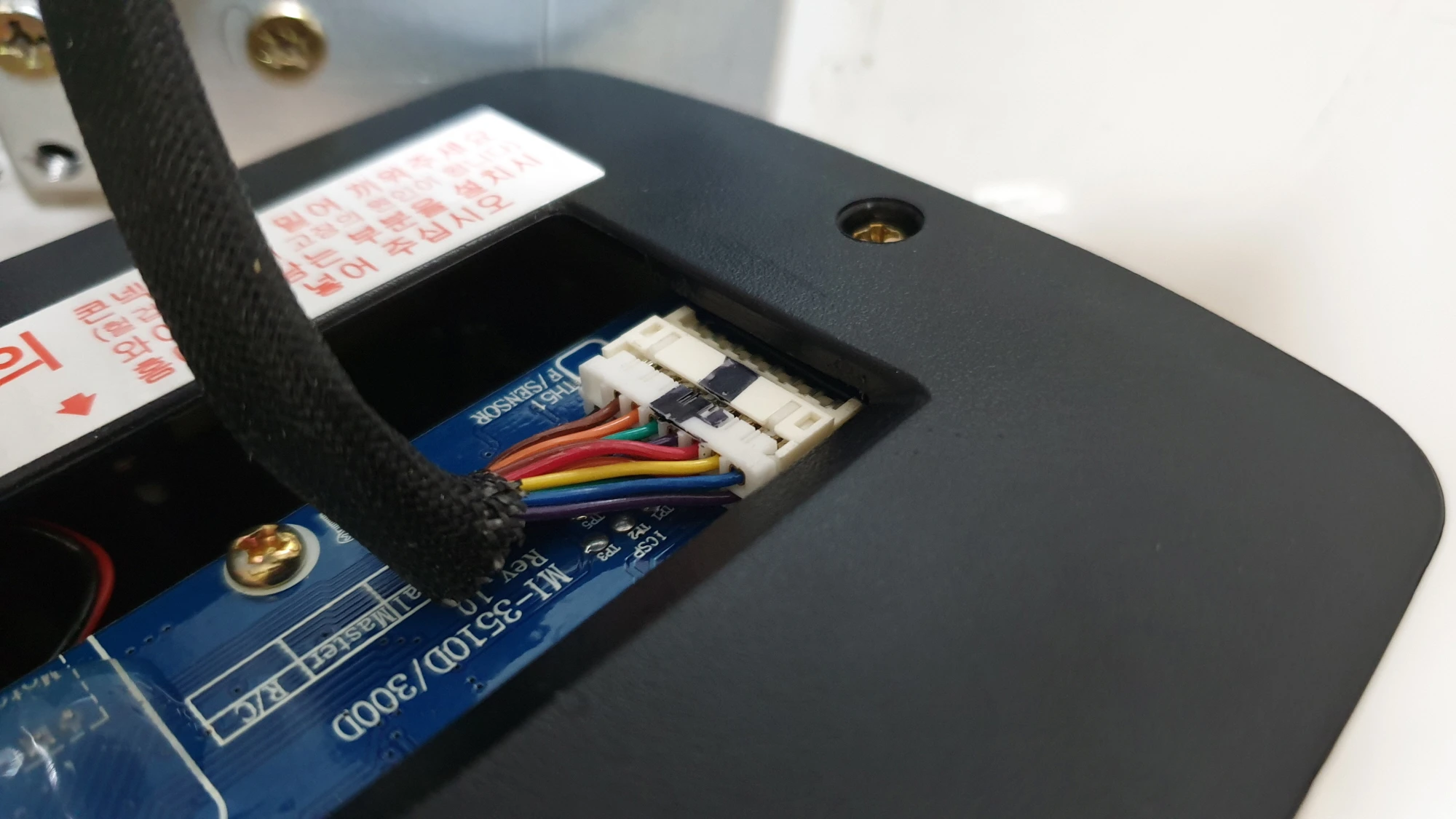

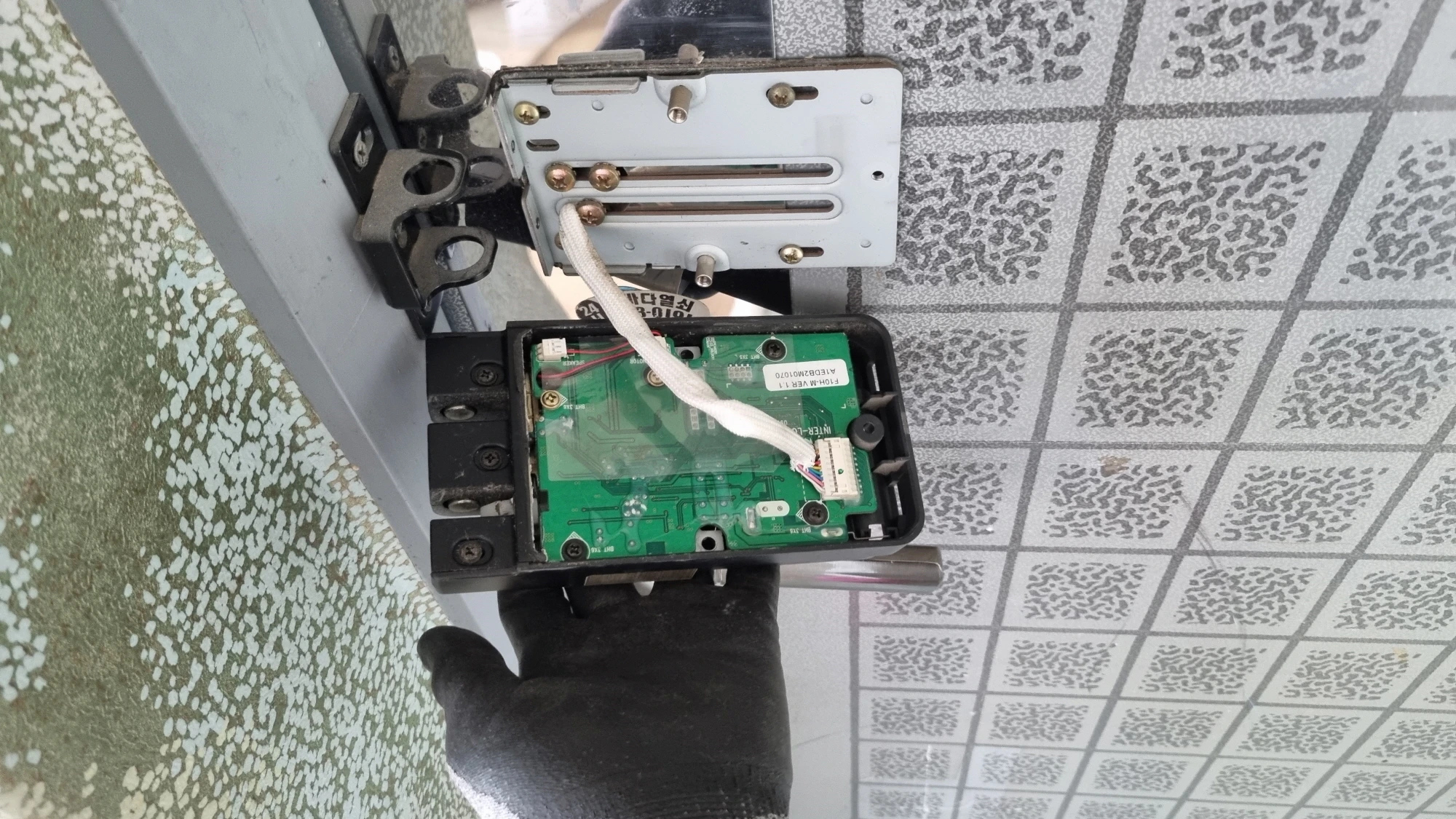

실내로 들어론 케이블 끝 잭을 실내 측 도어락 뒷면 기판에 끼웁니다.

잭에는 끼우는 방향이 표시되어 있으며 방향에 맞춰 최대한 깊이 밀어 넣어 끼웁니다.

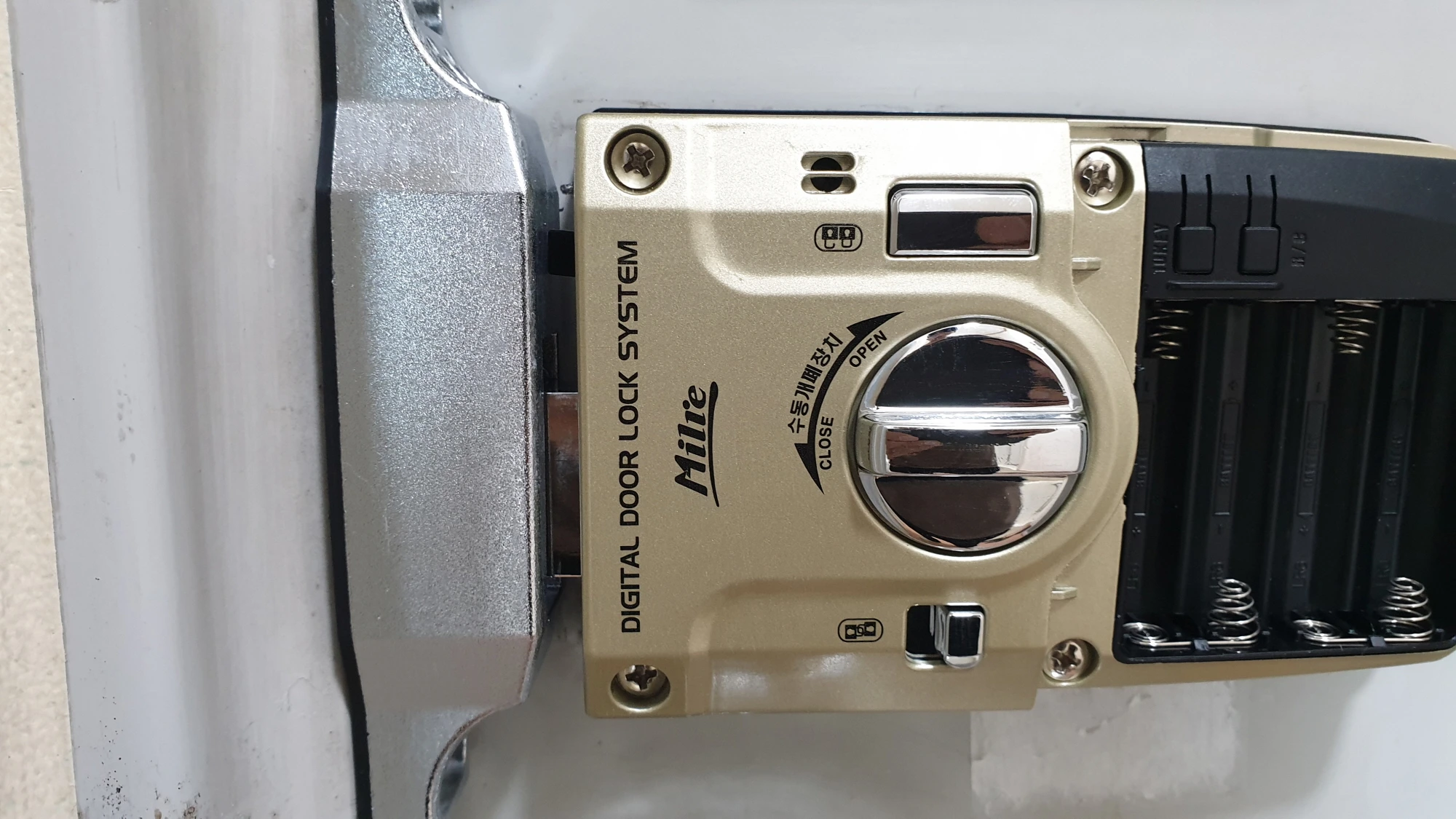

케이블을 연결한 다음 설치 보강판에 도어락을 밀착시키고 오른쪽 사진처럼 고정 볼트를 이용해 현관문에 고정합니다.

해당 도어락은 앞서 도어락과 달리 스위치 주변에 네 개의 볼트만 고정하면 됩니다.

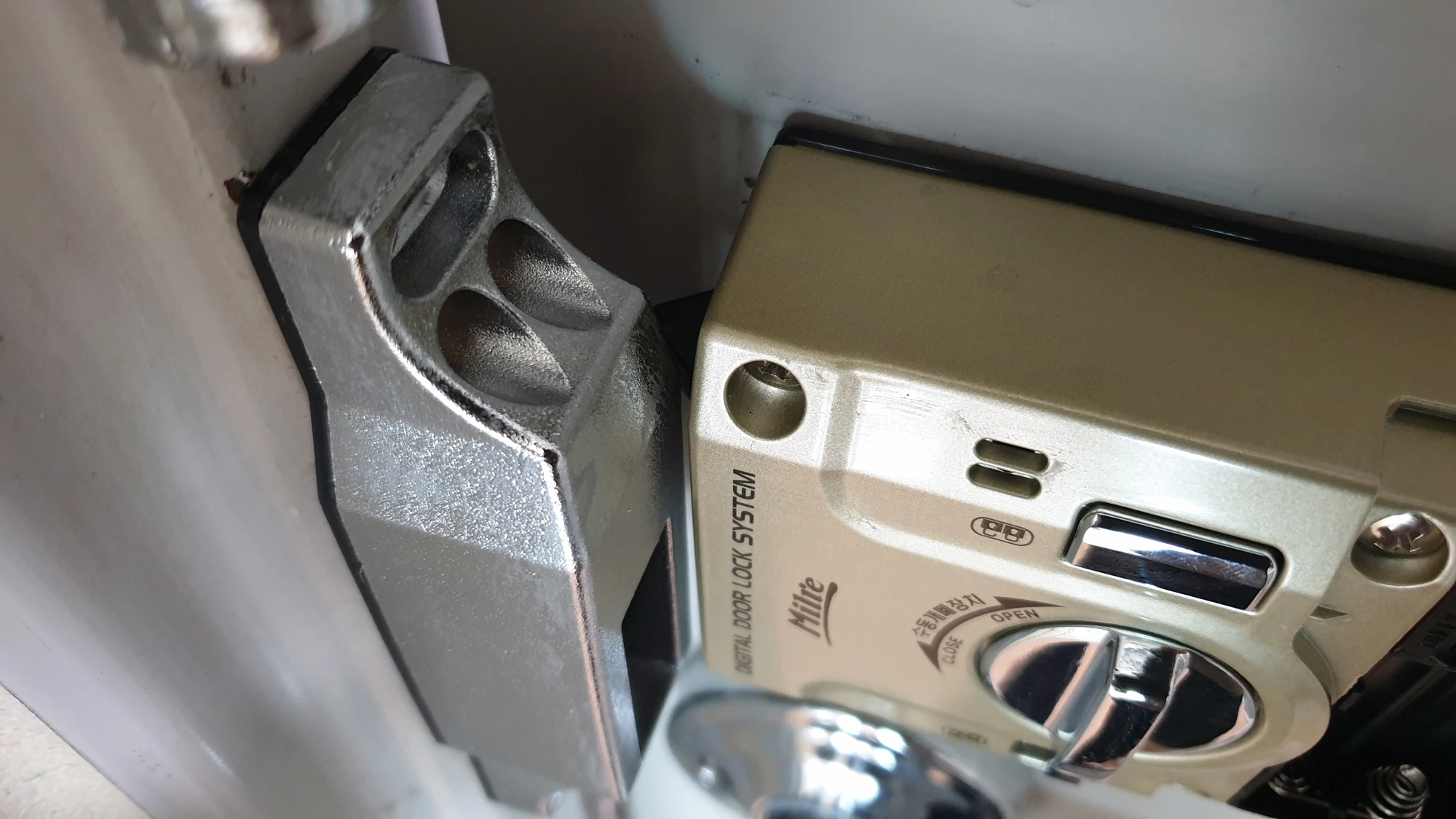

실내 측 도어락을 고정한 다음 수동 잠금장치를 움직여서 정상적으로 작동하는지 확인합니다.

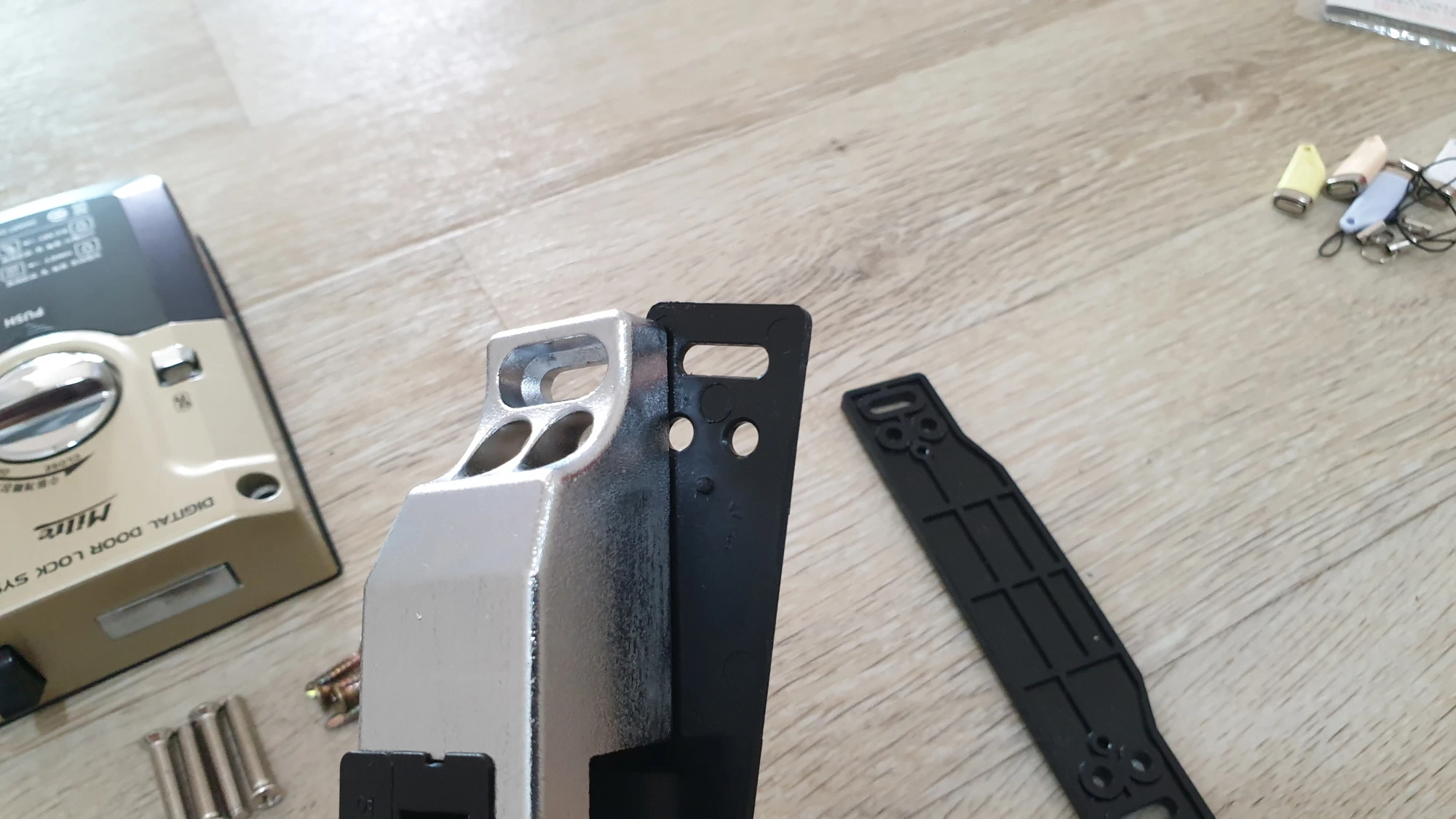

문에 설치한 도어락과 문틀에 설치한 부품 사이에 간격이 너무 멀다면 문틀 부품을 고정할 때 오른쪽 사진처럼 구성풍에 포함되어 있는 플라스틱 부품을 아래 받치고 고정합니다.

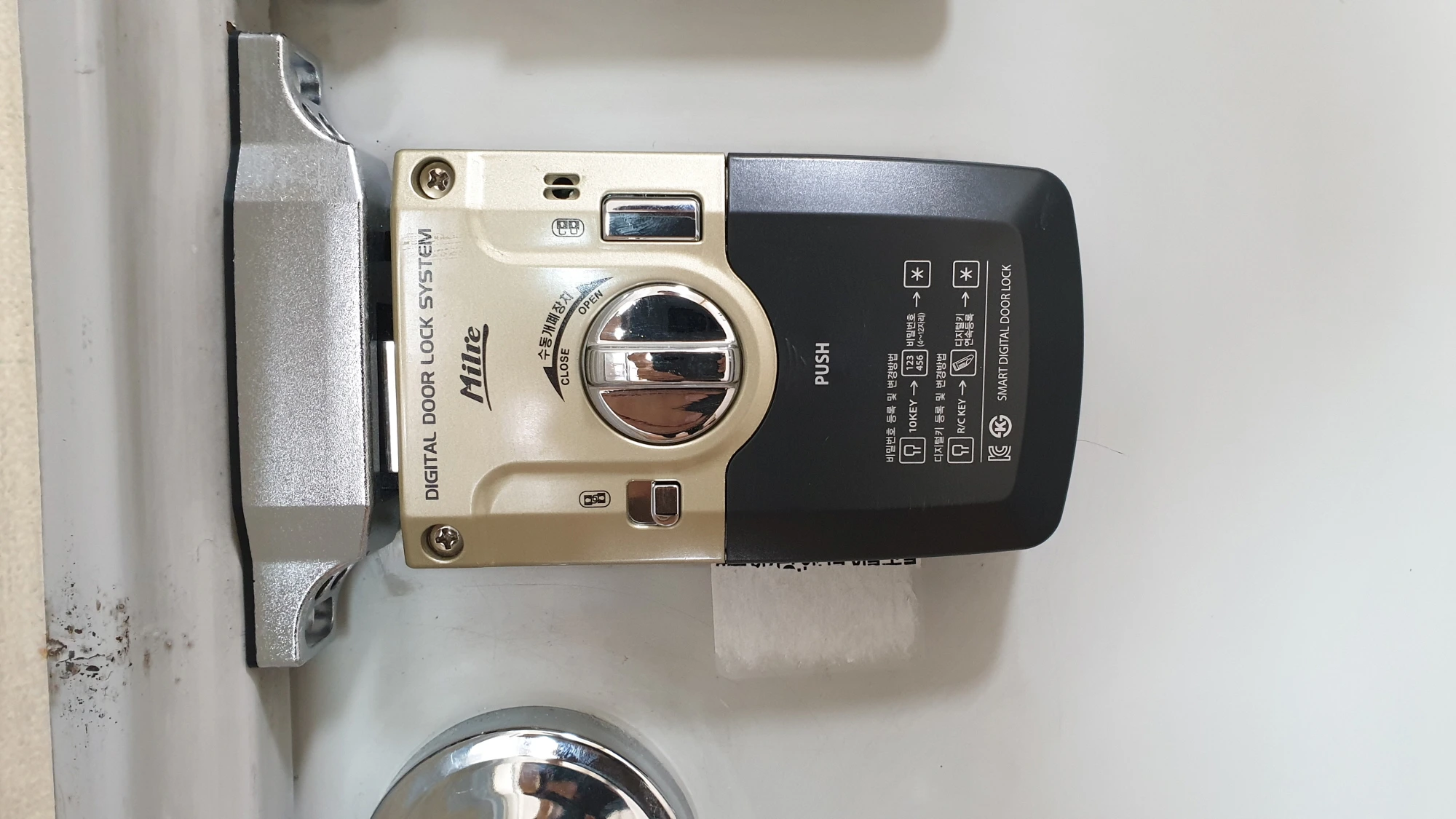

실내 측 도어락에 건전지를 끼우고 커버를 닫으면 보조키 도어락 교체 설치가 완료됩니다.

설치 후에는 열림 잠금 버튼을 이용해 정상적으로 작동하는지 확인하고 실내에서 문을 열고 닫았을 때 정상적으로 작동하는지 확인합니다.

도어락이 정상적으로 작동하면 비번 및 태그, 자석키 등을 등록합니다.

비번 및 자석키, 태그 등록 후 테스트를 할 때는 반드시 문을 열어놓은 상태에서 테스트를 하고 이상이 없는 것을 확인한 뒤 문을 닫고 작동 상태를 확인합니다.
