자동차 퓨즈박스 예비퓨즈 위치와 용량 및 퓨즈 빼는 법 교체하기
자동차의 모든 전기 장치에는 과전류로 인한 장치 고장을 막기 위해 퓨즈가 있습니다.
자동차 퓨즈는 퓨즈박스에 모여 있고 퓨즈 박스 위치는 대체로 운전석 주변과 엔진룸 두 곳에 있는 경우가 많습니다.

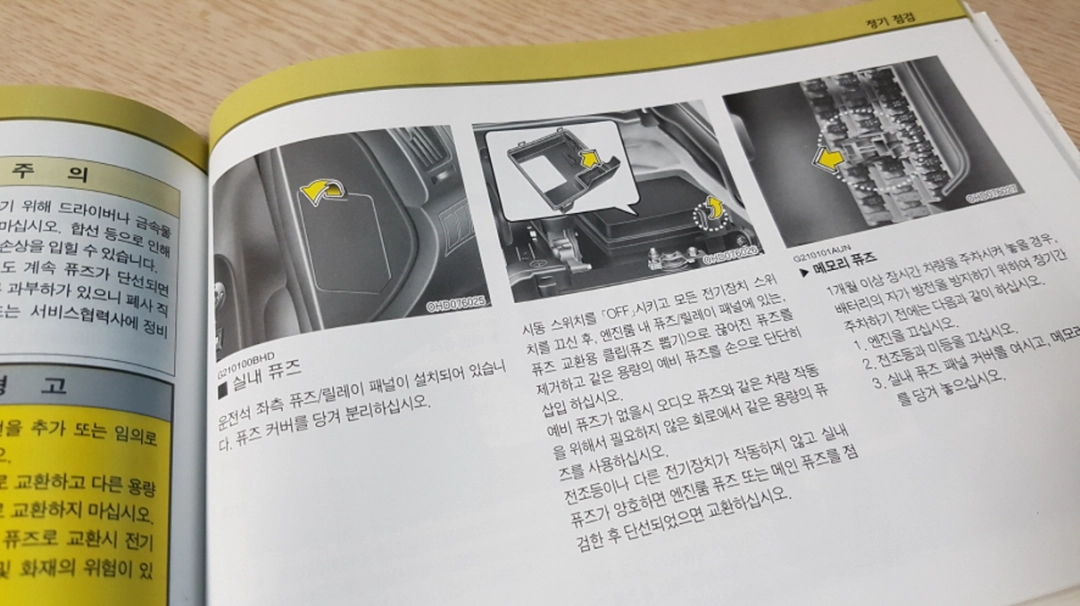

자동차 퓨즈박스 위치 및 퓨즈 관련 내용은 해당 차량의 취급 설명서 매뉴얼에서도 확인할 수 있습니다.
본문에서는 싼타페와 아반떼, 모닝 차량의 퓨즈박스 위치와 예비퓨즈 개수 및 용량을 알아보고 퓨즈를 빼는 집게모양의 도구를 이용해 퓨즈를 교체하는 방법을 정리해 봤습니다.
퓨즈박스 위치와 예비 퓨즈의 용량 및 개수는 차량마다 조금씩 다르지만 퓨즈를 빼거나 교체하는 방법은 동일합니다.
싼타페 퓨즈박스 위치와 예비퓨즈 개수 퓨즈 용량
위에 차량은 2020년식 싼타페 TM입니다.

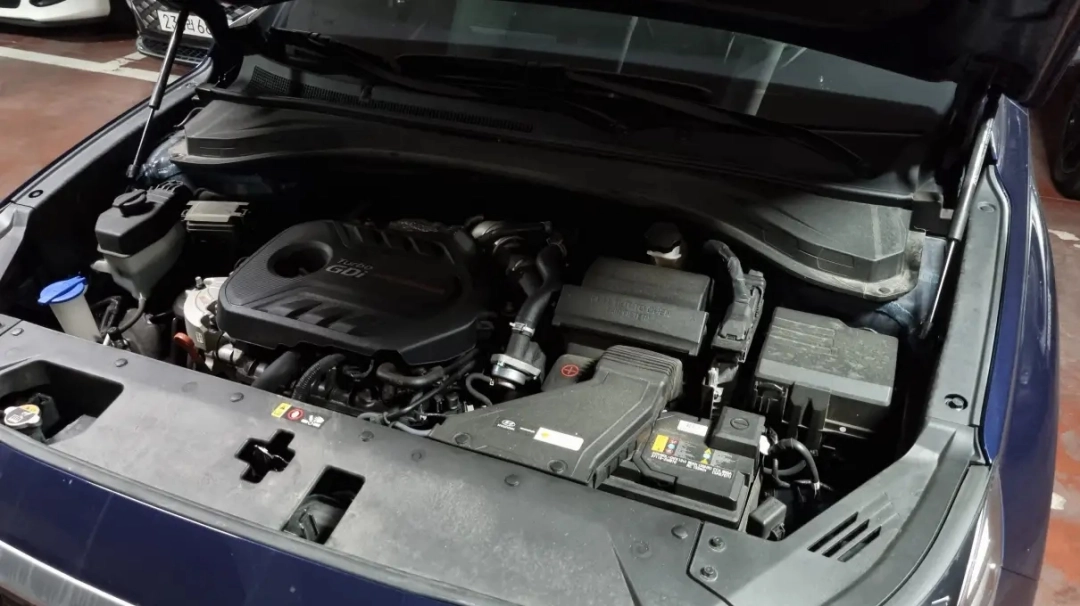

퓨즈박스 위치는 운전석 왼쪽 아래와 엔진룸 운전석 앞쪽에 있습니다.

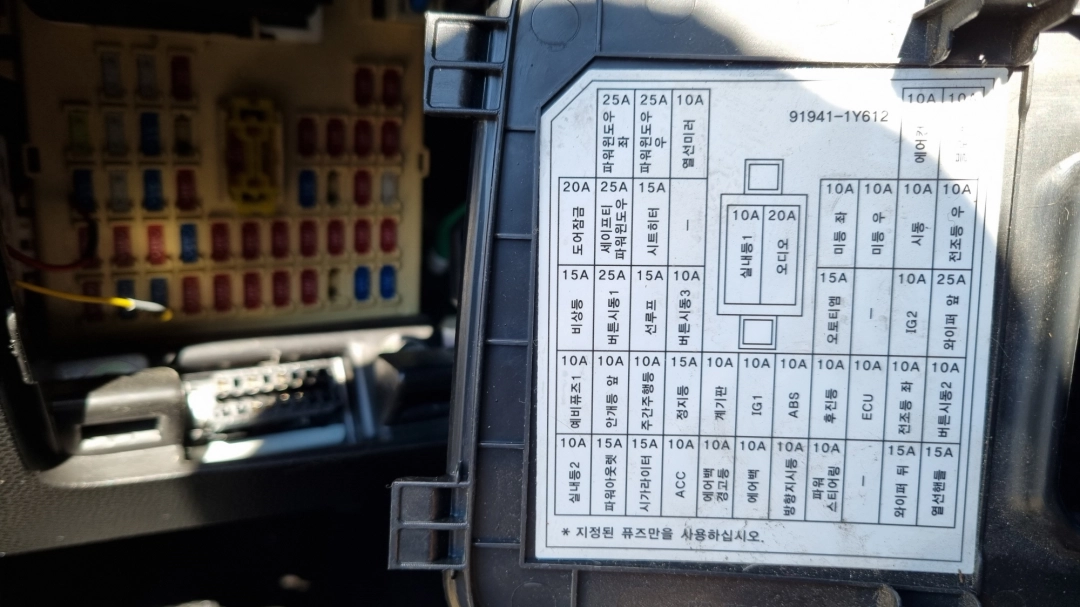

실내 퓨즈박스 커버를 열면 왼쪽 사진처럼 퓨즈 번호와 해당 퓨즈에 연결된 장치가 표시되어 있습니다.
싼타페 차량의 예비퓨즈 위치는 엔진룸 퓨즈박스 안에 있습니다.

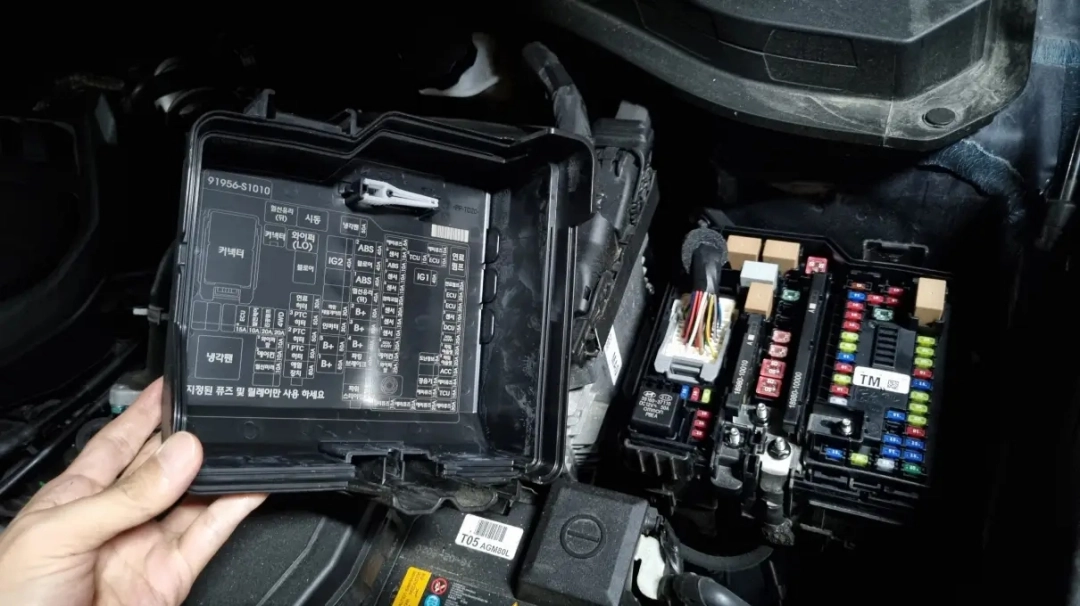

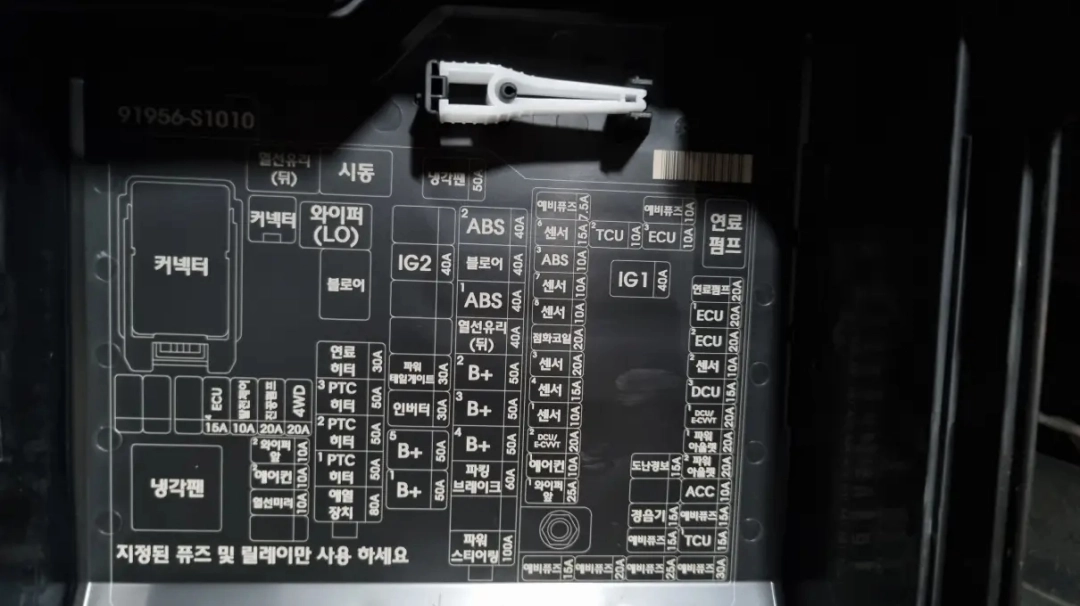

엔진룸에 있는 퓨즈박스 커버를 열면 왼쪽 사진처럼 커버 위쪽에 퓨즈를 뽑거나 교체할 때 사용하는 집게모양의 도구가 있고 아래에 퓨즈 용량 및 연결된 장치가 표시되어 있습니다.
10~30A 용량의 자동차 퓨즈는 크기가 작고 촘촘한 간격으로 끼워져 있기 때문에 손으로는 빼는 것이 거의 불가능합니다.
또한 니퍼나 펜치, 드라이버 같은 공구를 사용해서 퓨즈를 빼거나 끼우면 퓨즈가 망가질 수도 있으며 작업 도중 쇼트가 발생해 퓨즈는 물론 장치에 문제가 생길 수 있으니 반드시 전용 도구를 사용해야 합니다.

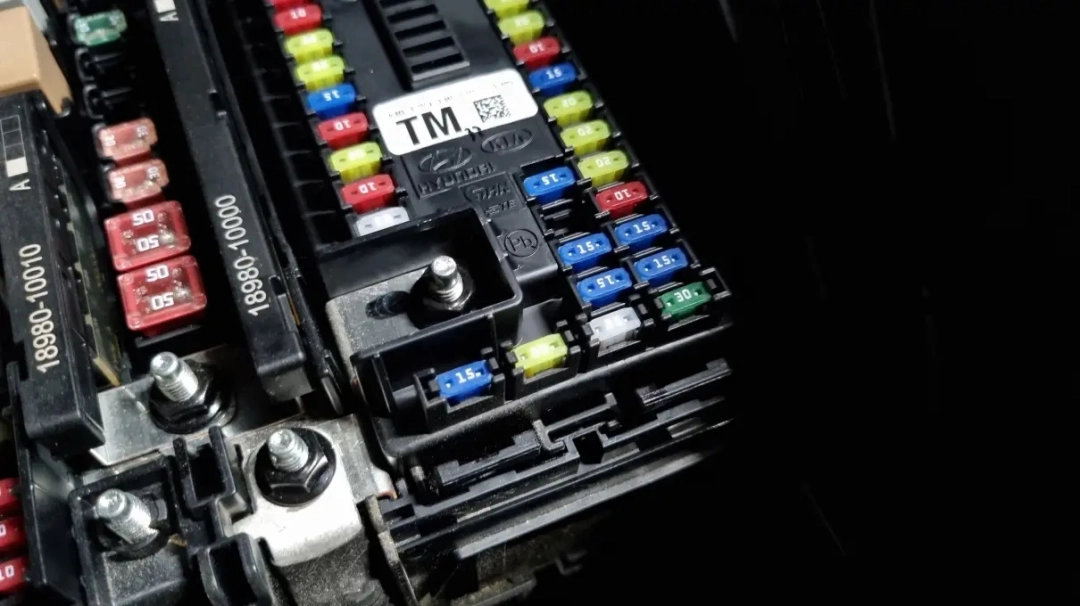

싼타페 TM 차량의 예비퓨즈 위치는 오른쪽 아래에 여섯 개가 있습니다.(퓨즈박스 커버에 예비퓨즈 위치와 용량이 표시되어 있습니다.)
해당 차량의 예비퓨즈는 15A(암페어) 용량의 퓨즈 세 개와 20A 용량 퓨즈, 25A 용량 퓨즈, 30A 용량의 퓨즈가 각각 한 개씩 있습니다.
퓨즈에 문제가 생겨서 예비퓨즈로 교체할 경우 같은 용량의 퓨즈를 사용해야 연결된 장치의 파손을 예방할 수 있습니다.
아반떼 퓨즈박스 예비퓨즈 위치 및 용량
위에 자동차는 2009년식 아반떼 HD입니다.

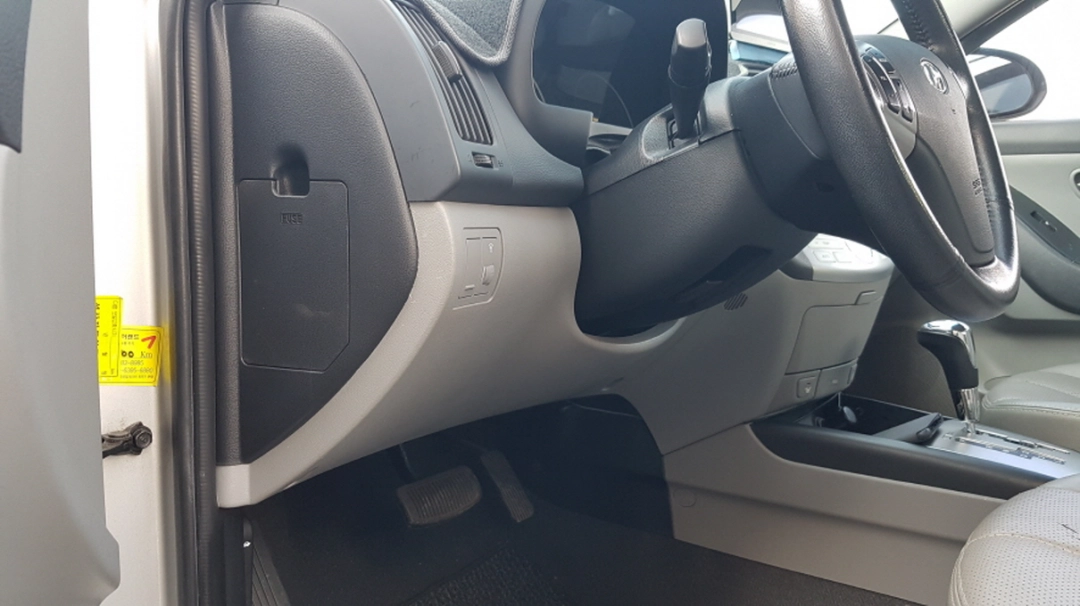

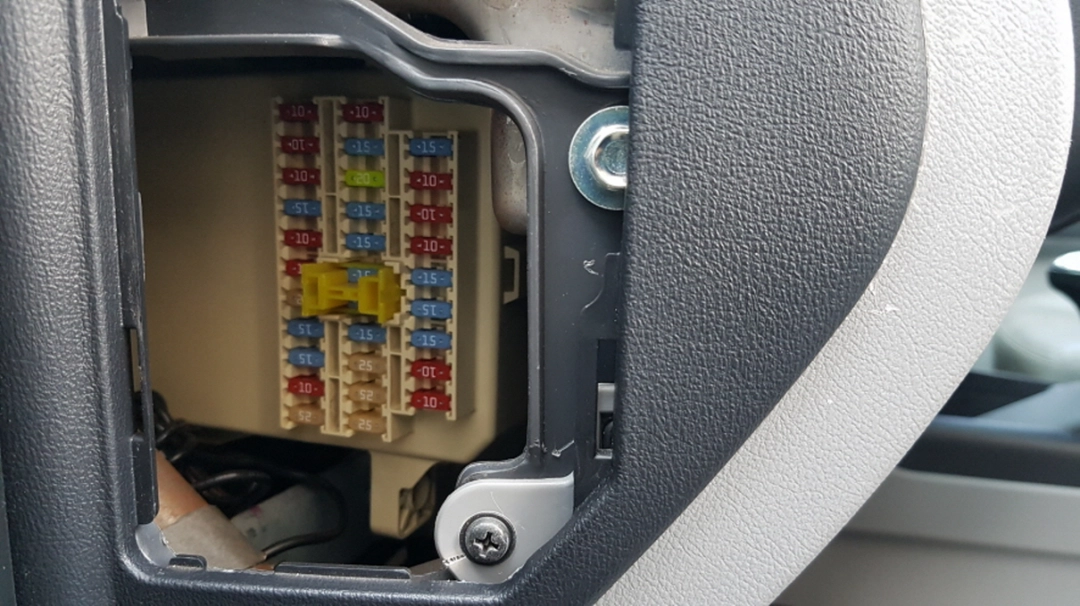

퓨즈박스 위치는 운전석 대시보드 옆면으로 운전석 도어를 열면 왼쪽 사진처럼 퓨즈박스 커버가 보입니다.
엔진룸에도 운전석 앞쪽 배터리 뒤에 퓨즈박스가 있습니다.

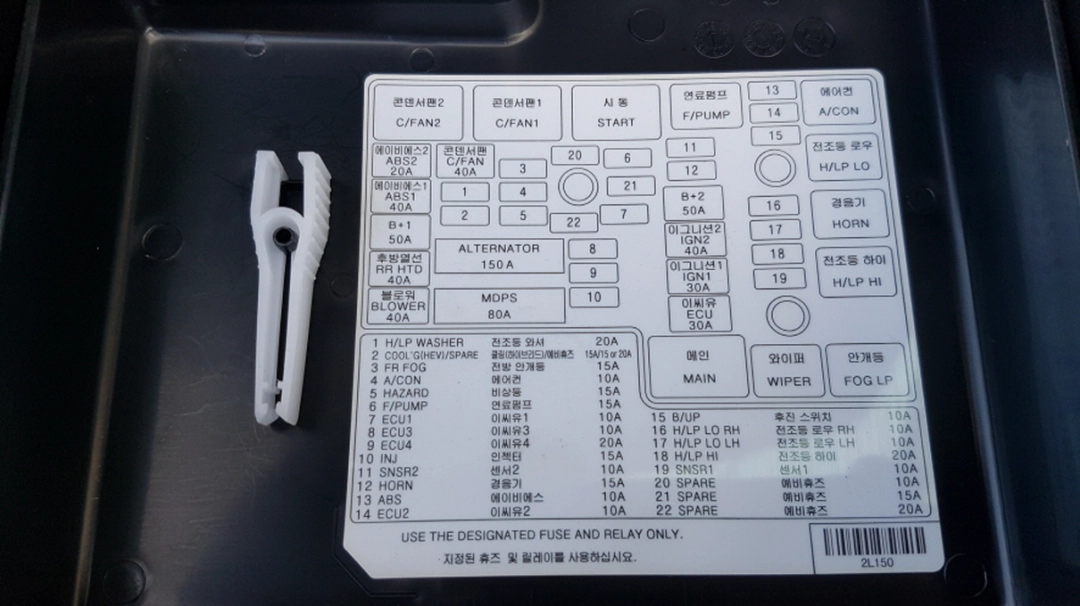

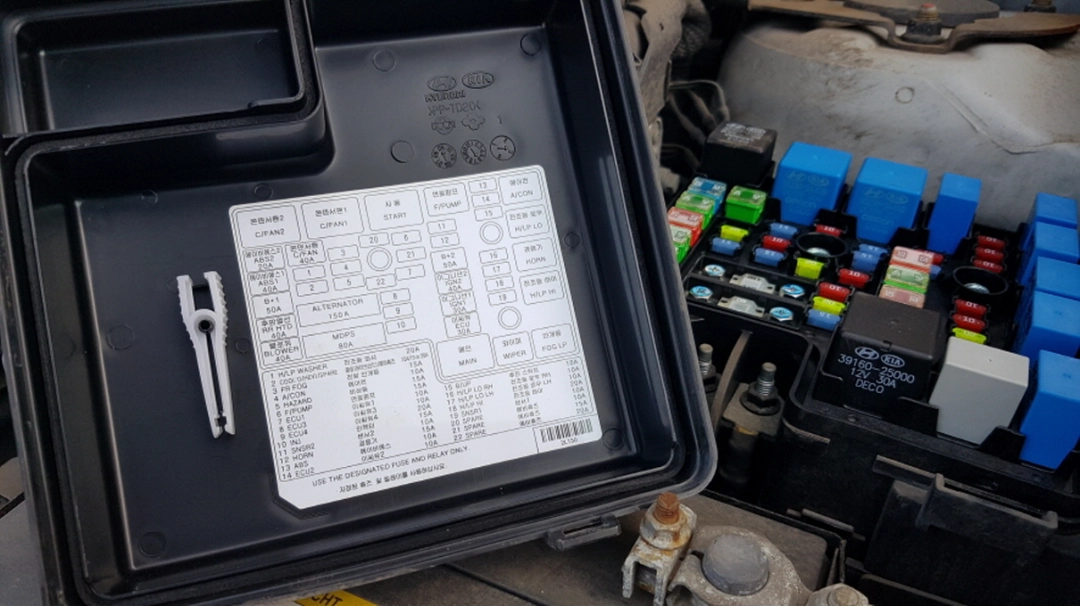

엔진룸에 있는 퓨즈박스의 커버를 열면 왼쪽 사진처럼 퓨즈를 빼거나 끼울 때 사용하는 전용 도구가 있으며 퓨즈박스에 끼워진 퓨즈 용량과 연결된 장치가 표시되어 있습니다.
아반떼 HD 차량의 예비퓨즈 위치는 20~22번 퓨즈로 퓨즈박스 가운데 근처에 있습니다.
예비퓨즈 용량은 10A와 15A, 20A 용량의 퓨즈가 각각 한 개씩 세 개가 있습니다.
모닝 올뉴모닝 퓨즈박스 위치 예비퓨즈 용량
위에 차량은 2014년에 출고된 모닝 올뉴모닝 TA입니다.

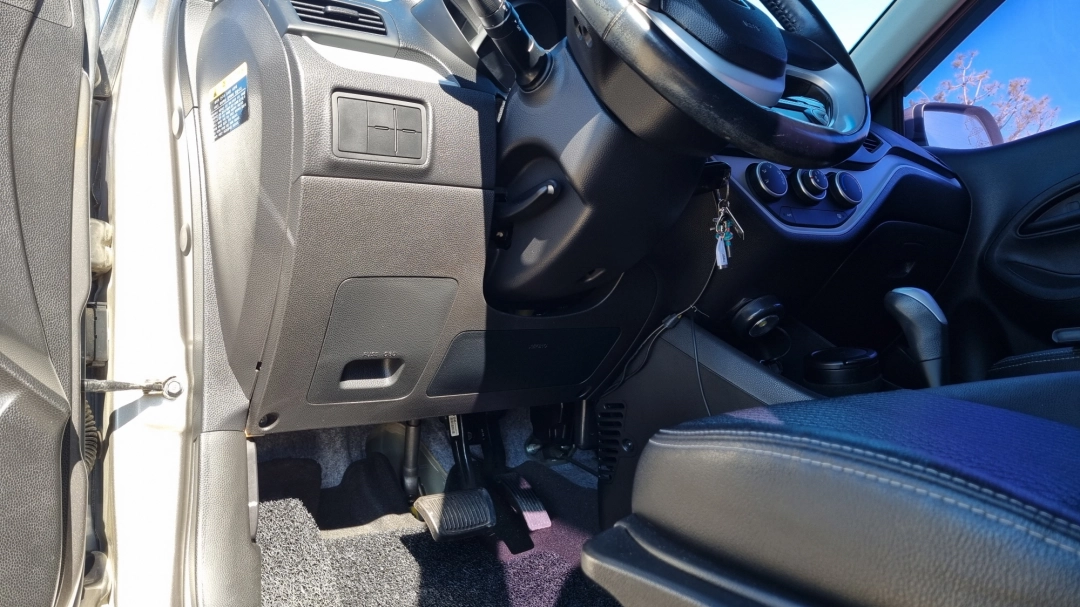

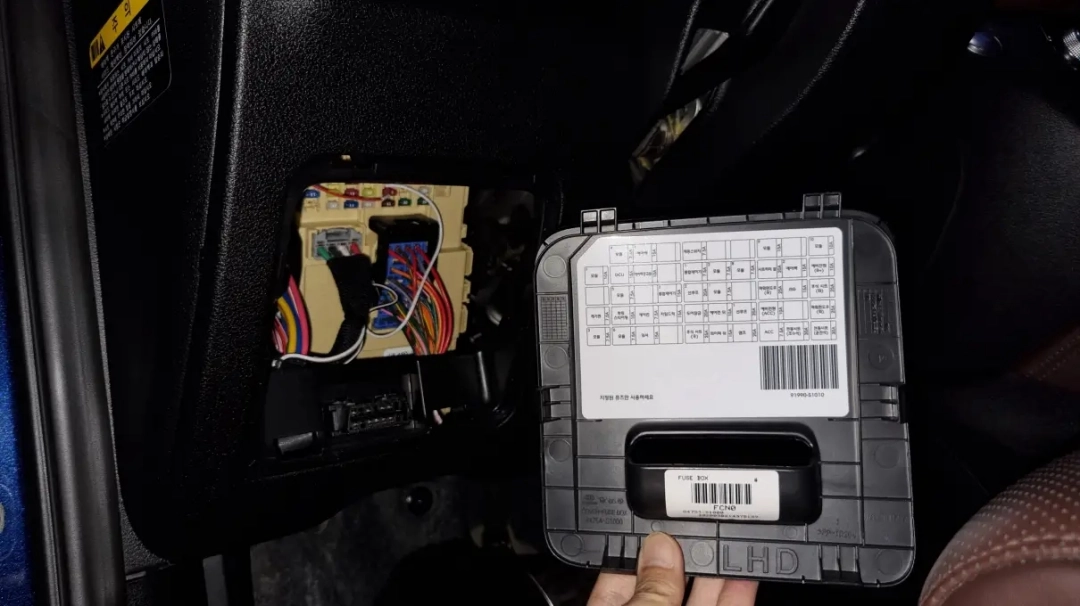

퓨즈박스 위치는 운전석 대시보드 왼쪽 아래에 커버가 있습니다.

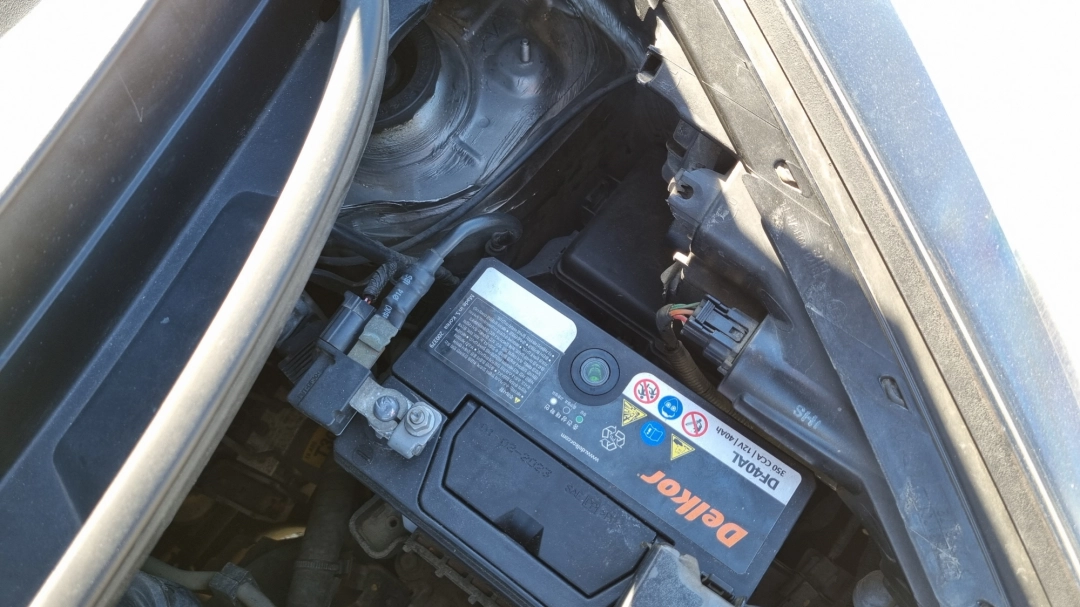

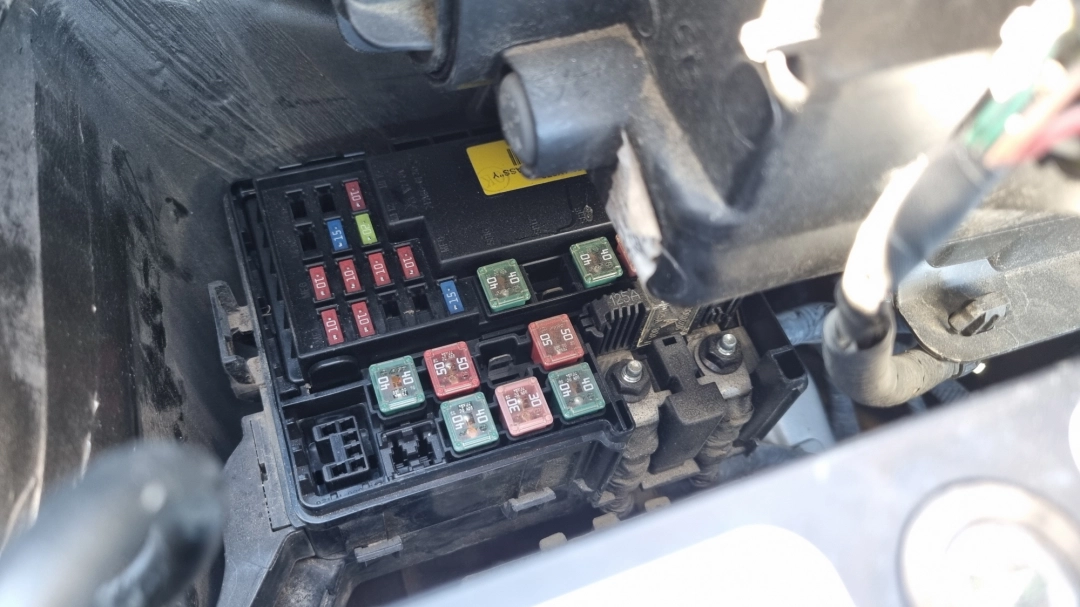

엔진룸에 퓨즈박스는 운전석 앞쪽 자동차 배터리 오른쪽에 있는데 전조등 램프 본체에 가려서 잘 보이지 않고 커버를 여는 것도 조금 불편합니다.
모닝 올뉴모닝 차량의 예비퓨즈도 엔진룸 퓨즈박스에 있습니다.

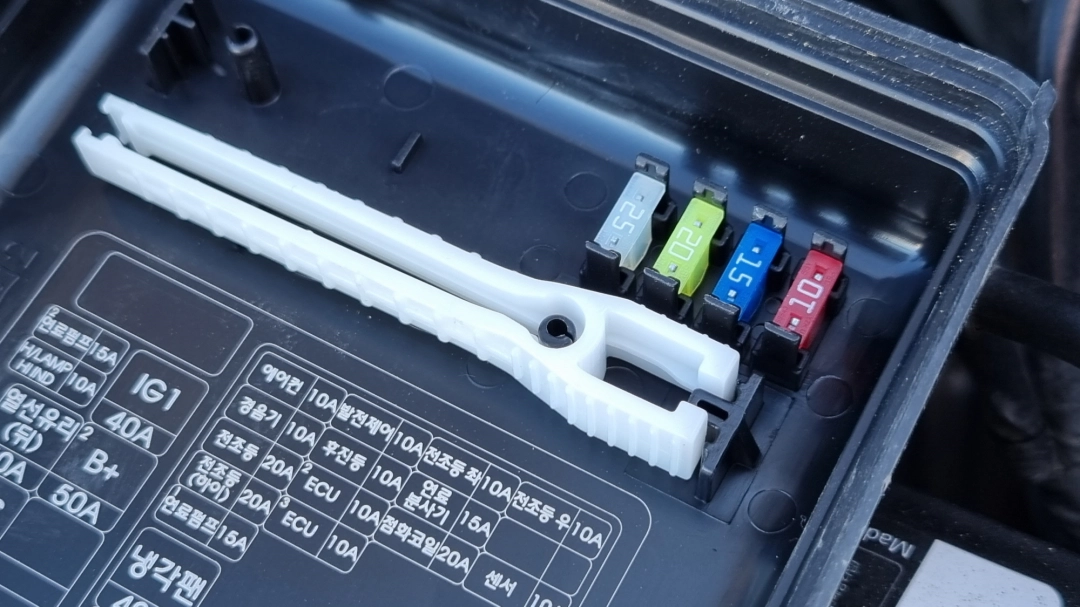

퓨즈박스 커버를 열면 오른쪽 사진처럼 퓨즈를 끼우거나 뺄 때 사용하는 도구가 있으며 도구 주변에 예비퓨즈가 있습니다.
예비퓨즈는 10A와 15A, 20A, 25A 용량의 퓨즈가 각각 한 개씩 네 개가 나란히 있습니다.
자동차 퓨즈 빼는 끼우는 법 교체방법
퓨즈에 문제가 생기면 먼저 예비퓨즈로 교체해야 합니다.

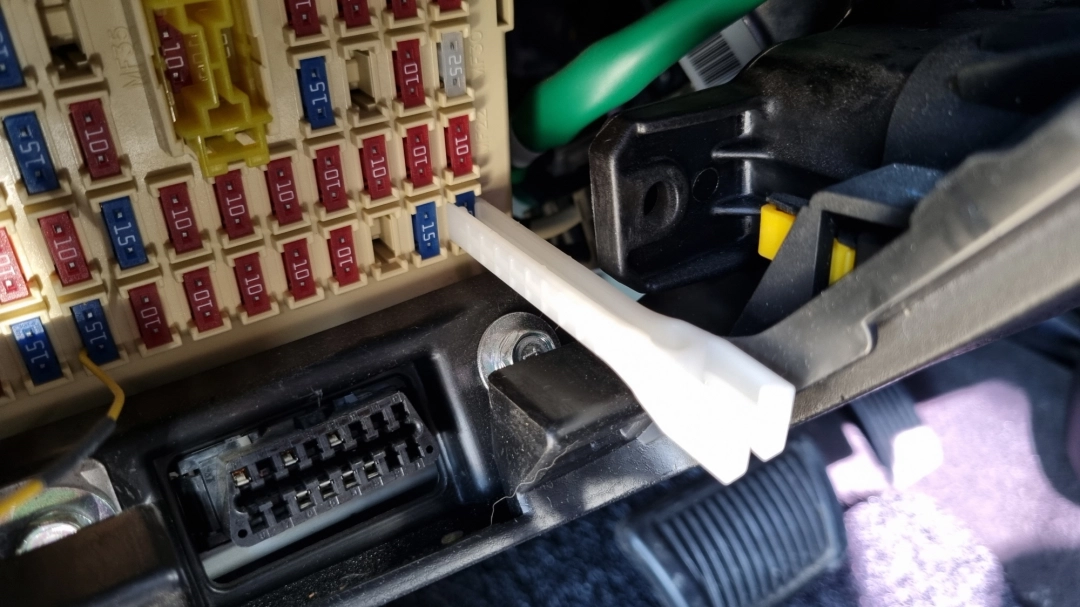

먼저 끼워져 있던 퓨즈를 빼는 방법은 왼쪽 사진처럼 퓨즈 교체 도구 집게로 퓨즈를 잡고 오른쪽 사진처럼 도구의 가운데 부분을 누른 상태로 당기면 퓨즈가 빠집니다.
자동차 퓨즈는 대체로 뻑뻑하게 끼워져 있기 때문에 뺄 때 힘이 약간 들어가고 끼울 때도 힘이 좀 들어갑니다.

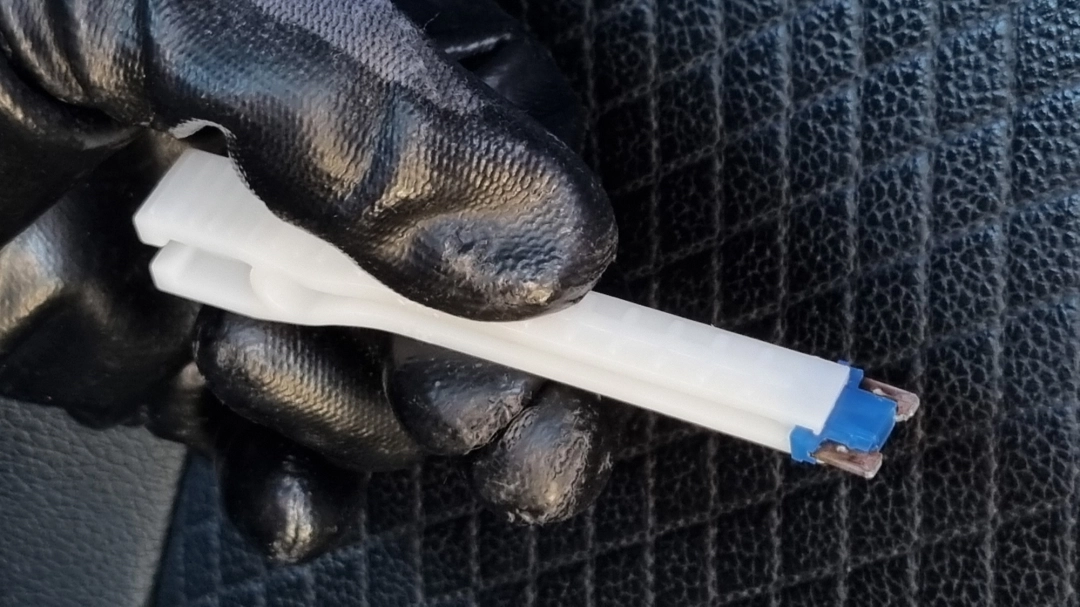

퓨즈를 끼울 때도 도구로 퓨즈를 잡은 상태에서 끼울 위치에 끼운 다음 다른 퓨즈들과 높이가 같아지도록 최대한 눌러서 끼우면 됩니다.
이때 퓨즈의 단자가 꺾이거나 휘어지지 않도록 퓨즈를 끼우는 각도와 방향을 정확하게 맞춰서 끼웁니다.

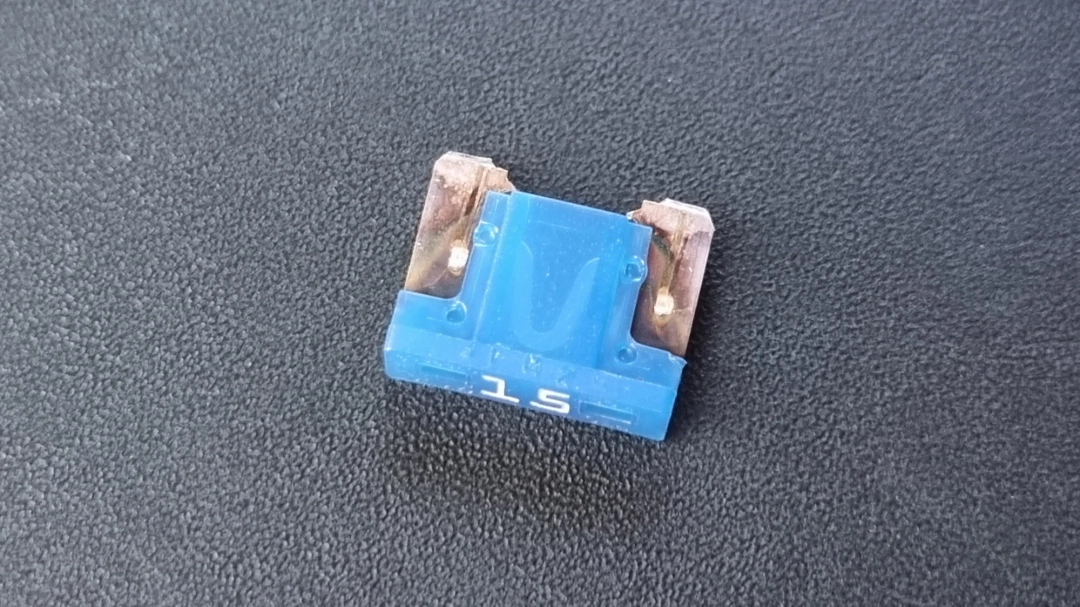

위에 사진은 15A 용량의 자동차 퓨즈입니다.
10~30A 용량의 자동차 퓨즈는 모양이 동일하고 색깔만 다르게 되어 있으며 옆면에 용량이 표시되어 있습니다.
위에 퓨즈처럼 가운데 부분이 "U"자 모양으로 연결되어 있는 것이 정상 퓨즈입니다.
"U"자 모양 부위 중간이 끊어져 있다면 다른 퓨즈로 교체해야 합니다.
간혹 양쪽 단자 가까이 끊어진 경우에는 외관상 잘 보이지 않는 경우도 있으니 퓨즈를 이리저리 돌려서 단자에 연결된 부분까지 확인을 해야 합니다.
