아반떼 HD 안개등 램프 교체 퓨즈 규격

아반떼 안개등 램프 빼는 법과 교체하는 방법, 램프 규격 및 주의사항

아반떼 안개등 위치와 퓨즈 위치

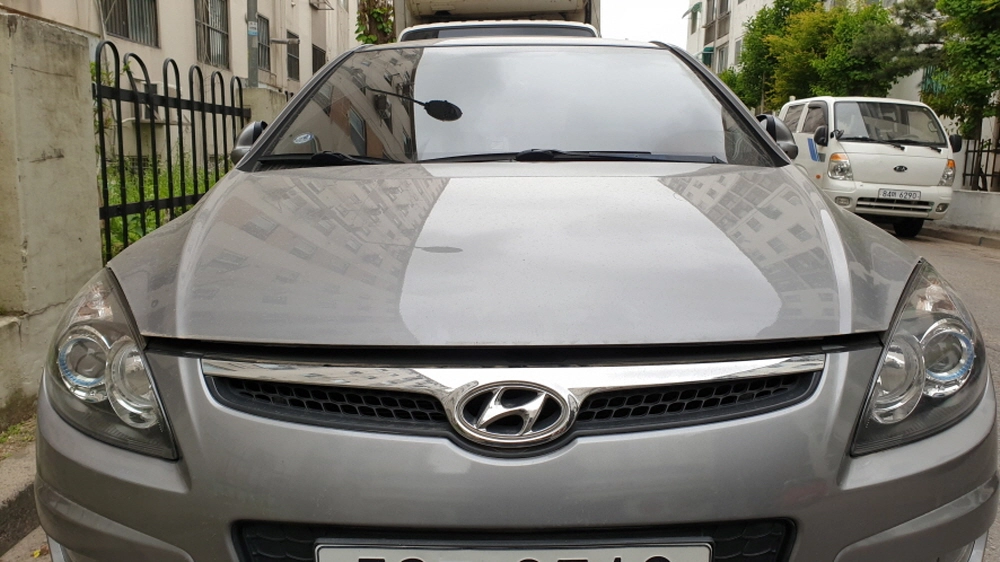

이 자동차는 2009년식 아반떼 HD입니다.

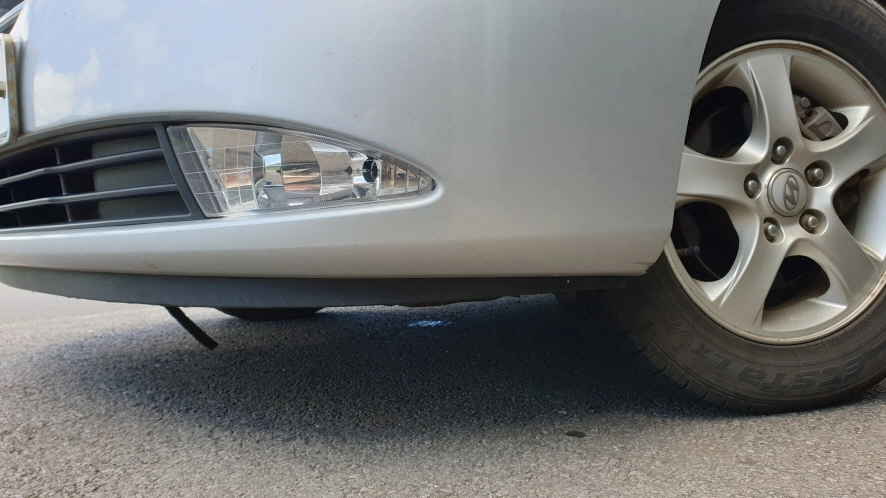

안개등 램프를 빼거나 기우는 교체 방법 자체는 전혀 어렵지 않지만 오른쪽 사진처럼 앞 범퍼 뒤쪽 휠하우스 커버 일부를 열어야 하는 불편이 있습니다.

또한 안쪽이 잘 보이지 않고 바퀴 옆에 쪼그려 앉아서 한 손만 넣어서 작업을 해야 하기 때문에 힘들 수도 있습니다.

물론 안쪽의 구조를 알고 있거나 한두 번 정도 작업을 해보신 분들은 대체로 큰 어려움 없이 쉽게 교체할 수 있습니다.

만약 양쪽 안개등이 동시에 들어오지 않는 상태라면 안개등 퓨즈가 끊어진 것을 수도 있습니다.

이렇게 양쪽 안개등이 동시에 들어오지 않는다면 무작정 안개등 램프부터 교체하기보다는 안개등에 연결된 퓨즈를 먼저 확인하는 것이 좋습니다.

아반떼 HD 안개등 퓨즈는 엔진룸에 있는 퓨즈박스에 있습니다.

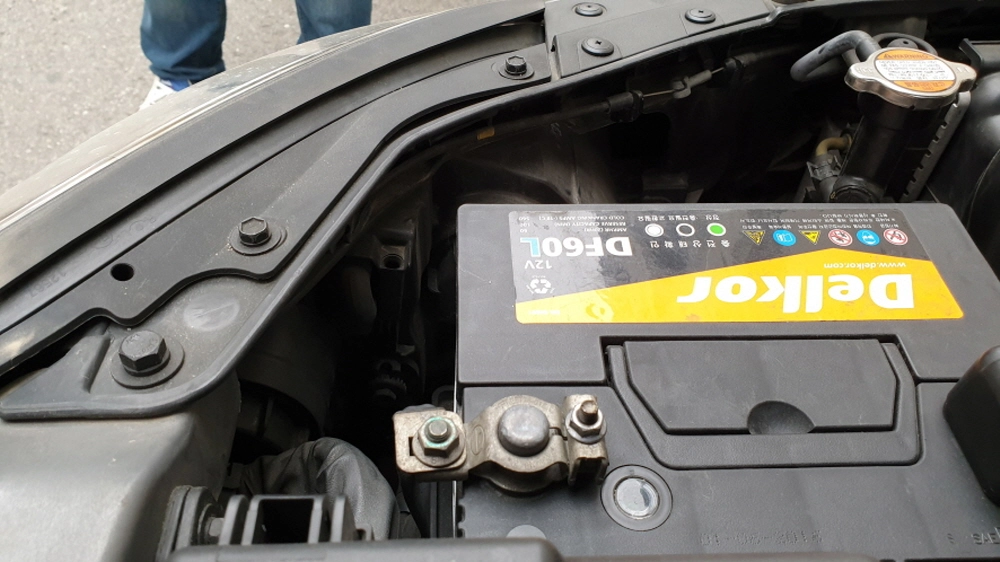

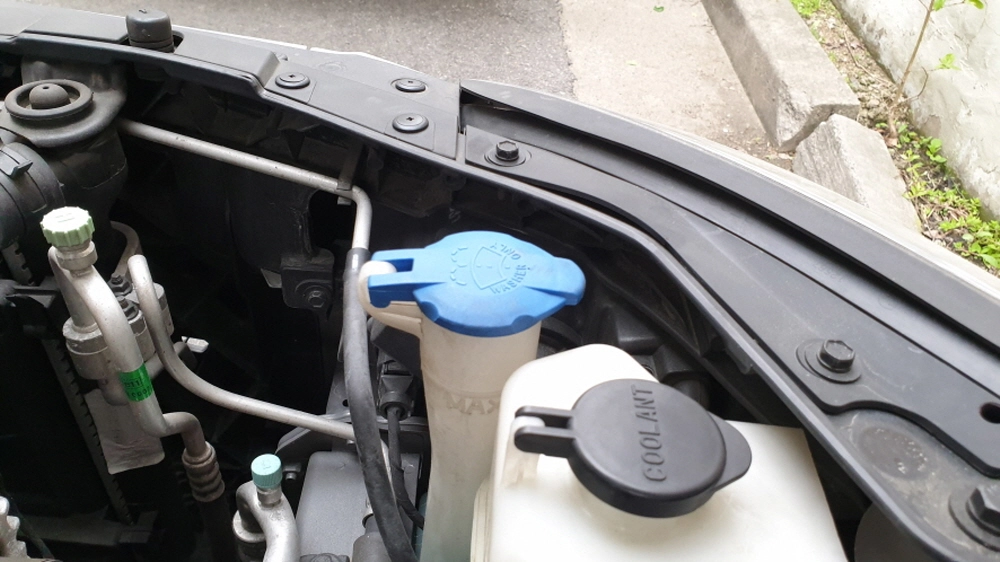

보닛을 열고 운전석 앞쪽 배터리 주변에 퓨즈박스가 있습니다.

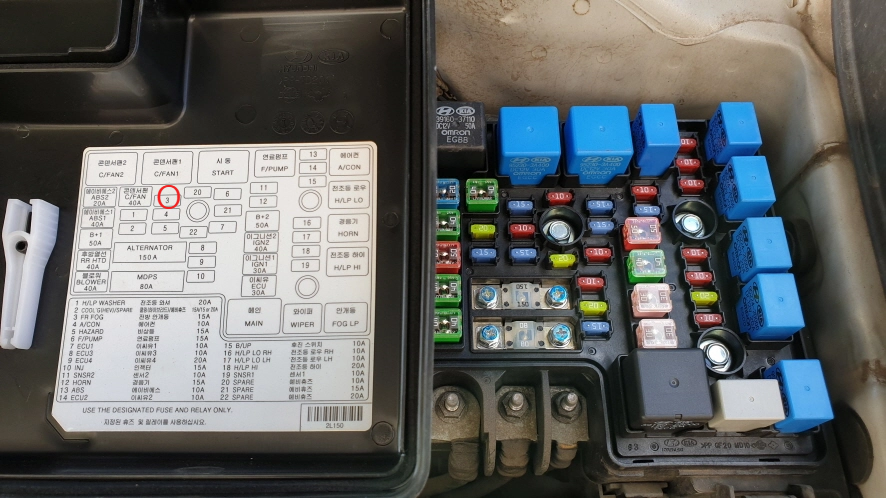

퓨즈 박스 커버를 열면 위에 사진처럼 커버에 퓨지 위치와 연결된 장치가 표시되어 있습니다.

안개등 램프 퓨즈는 'FR FOG'로 되어 있으며 빨간색 동그라미 안에 있는 3번 퓨즈입니다.

퓨즈를 확인할 때는 퓨즈박스에서 뽑아서 단선 여부를 확인해야 하는데 퓨즈박스 커버에 끼워져 있는 집게를 이용해 퓨즈를 뽑으면 됩니다.

해당 안개등 램프 퓨즈 용량은 15A이며 단선 상태라면 같은 용량의 퓨즈로 교체해야 합니다.

아반떼 HD의 예비 퓨즈는 20번~22번까지이며 15A 퓨즈도 예비퓨즈에 있습니다.

아반떼 HD 안개등 램프 빼는 법

만약, 안개등 퓨즈를 빼서 확인했을 때 이상이 없는 상태라면 램프를 교체해야 하는데 퓨즈를 빼놓은 상태에서 램프 교체 작업을 진행하면 쇼트로 인한 문제를 예방할 수 있습니다.

물론, 램프를 교체한 후에는 휴즈도 끼워놔야겠죠?

안개등 램프를 빼려면 휠하우스  일부를 열어야 하는데 이때 바퀴를 한쪽으로 돌려놔야 작업이 수월합니다.

위에 사진은 운전석 앞쪽 안개등 램프를 교체하기 위해 핸들(스티어링 휠)을 오른쪽으로 최대한 돌려놓은 상태이며 조수석 앞 안개등 램프를 교체한다면 왼쪽으로 최대한 돌려놔야 합니다.

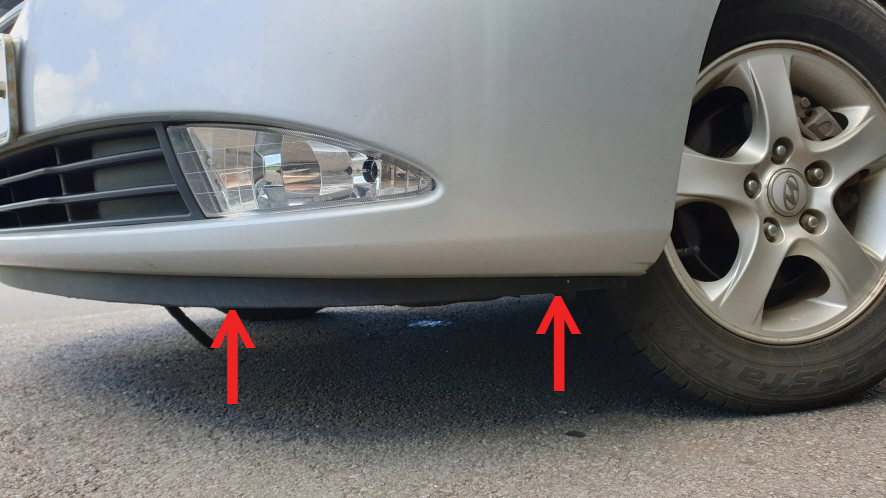

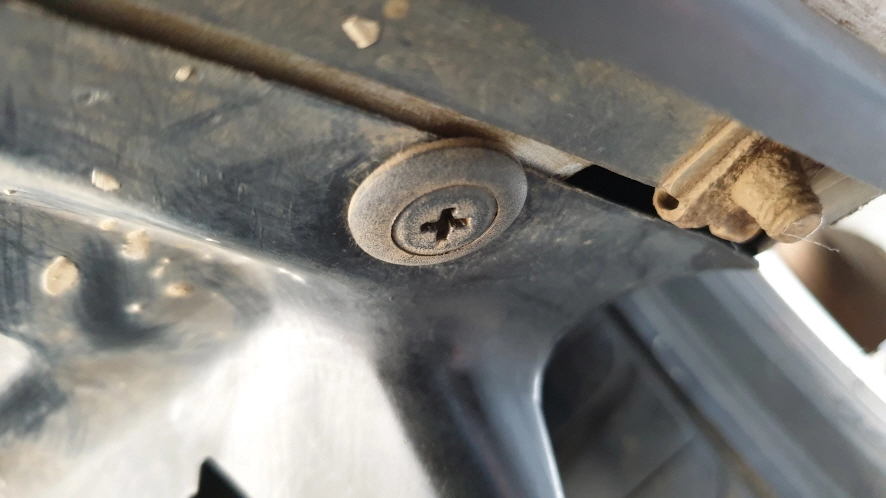

안개등 아래쪽을 보면 위에 화살표가 가리키는 위치 부근에 커버를 고정하는  플라스틱 볼트가 끼워져 있습니다.

드라이버를 이용해서 풀어주면 되는데 지면에서 범퍼까지 간격이 넓지 않기 때문에 손잡이가 긴 드라이버로는 작업이 불가능할 수도 있습니다.

또한 볼트가 플라스틱으로 되어 있기 때문에 무리한 힘으로 눌러서 돌리면 볼트 머리가 마모될 수 있으니 정확하게 자리를 잡고 지긋이 가볍게 눌러서 돌려줍니다.

볼트를  풀다 보면 볼트 주변 테두리까지 함께 돌아가서 볼트가  풀리지 않는 경우도 있습니다.

그럴 때는 볼트가 풀리지 않고 계속 헛돌기 때문에 테두리 부분을  돌아가지 않도록 손으로 잡고 가운데 볼트 부분만 반시계 방향으로 돌려서 풀어줍니다.

볼트를 어느 정도 푼 다음 테두리 부분까지 한꺼번에 빼냅니다.

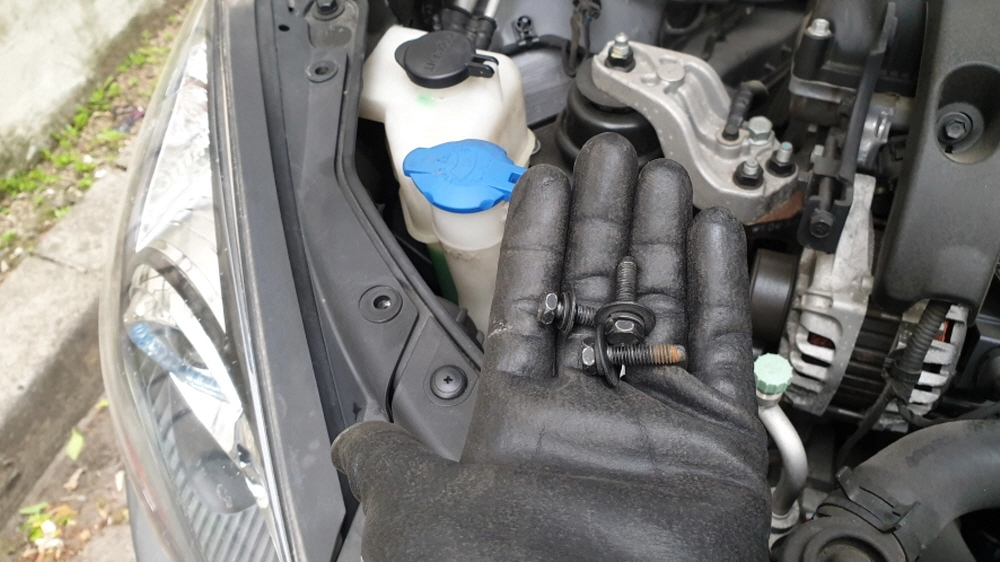

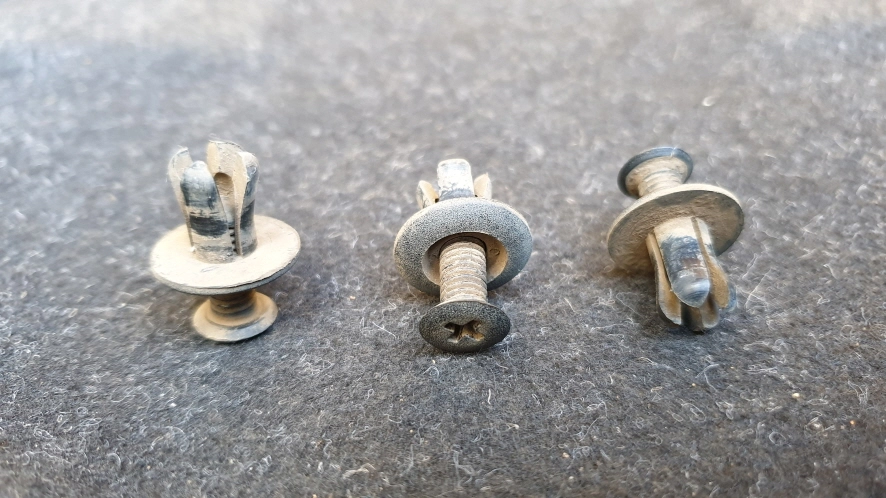

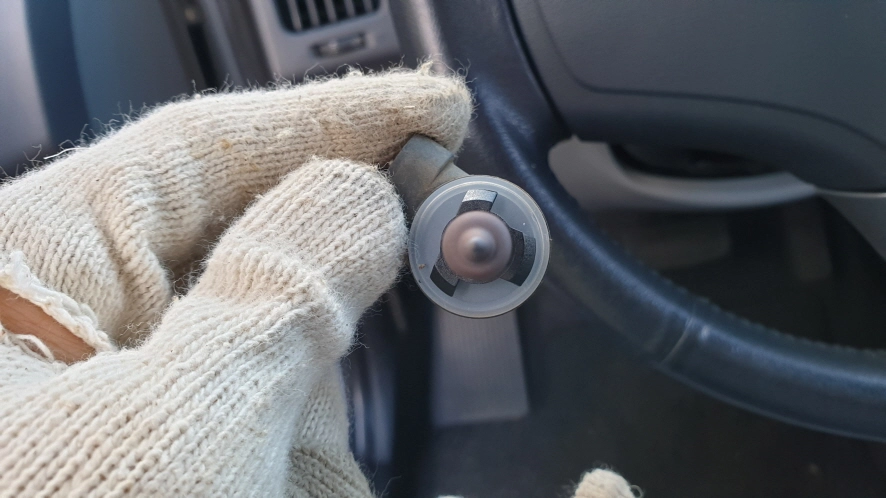

오른쪽 사진은 고정볼트를 빼놓은 모습이며 이 모양을 참고해서 빼내면 됩니다.

이 부품을 잃어버리면 대체할 방법이 없어서 난감할 수 있으니 분실하지 않도록 주의합니다.

만약 분실했다면 기존 볼트 구멍 주변에 스크루 비스를 끼워서 고정할 수도 있지만 전동 드릴을 사용하기 힘들고 팔 힘으로만 끼워야 하기 때문에 작업이 많이 힘들어집니다.

범퍼 뒤쪽에도 왼쪽 사진 화살표가 가리키는 곳에 고정 볼트가 끼워져 있으며 같은 방법으로 빼냅니다.

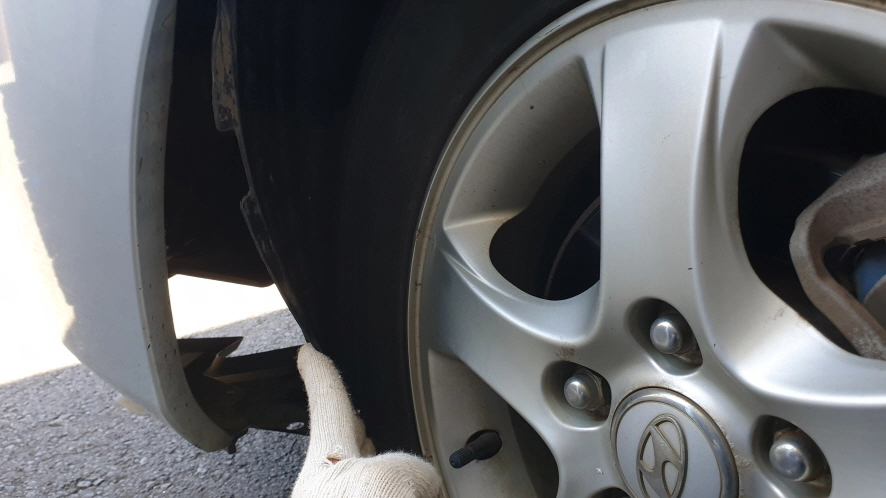

그리고 오른쪽 사진처럼 휠하우스 일부를 벌려줍니다.

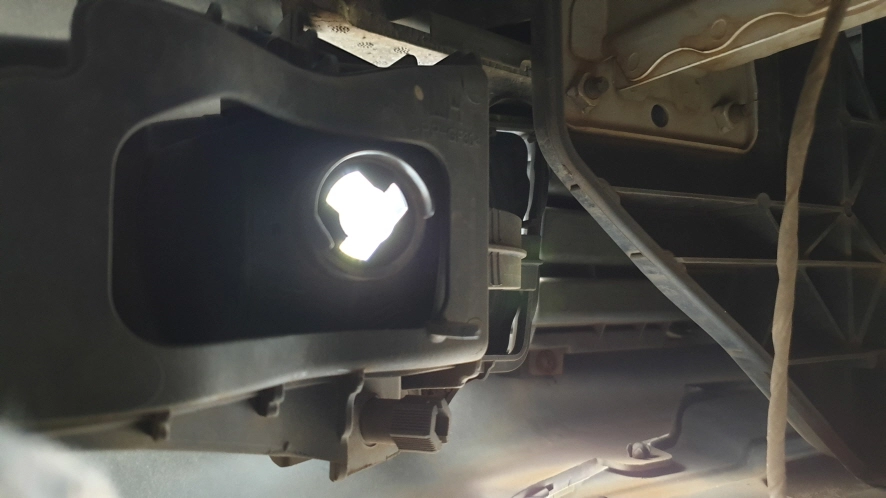

벌어진 부분 안쪽으로 안개등 본체와 안개등 램프가 보입니다.

휠하우스 커버를 완전히 떼어낸 것이 아니기 때문에 벌려놓은 상태를 유지하는 것도 힘이 조금 들고 그 틈으로 한쪽 팔을 밀어 넣어야 하기 때문에 긴소매와 장갑을 착용하는 것이 부상을 예방할 수 있습니다.

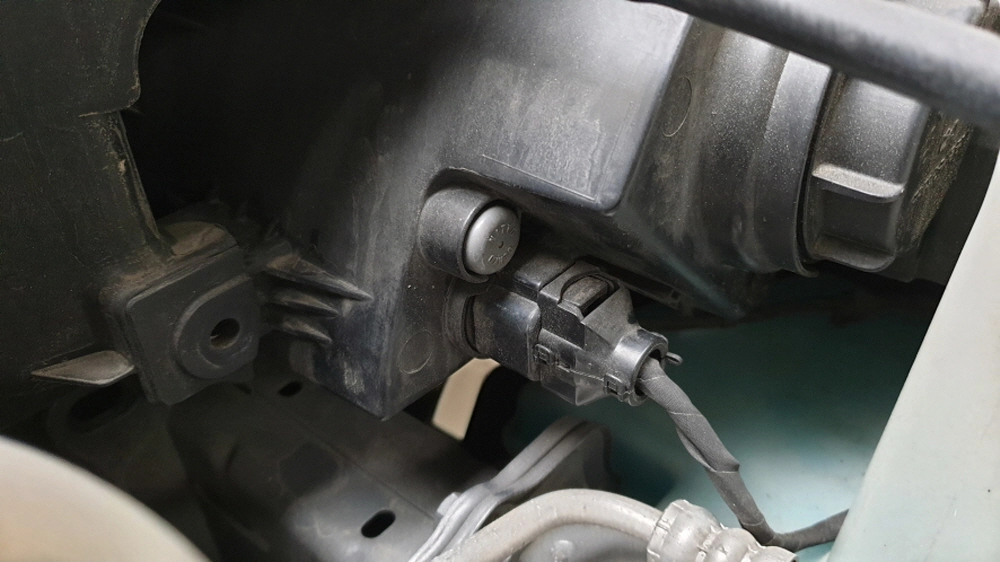

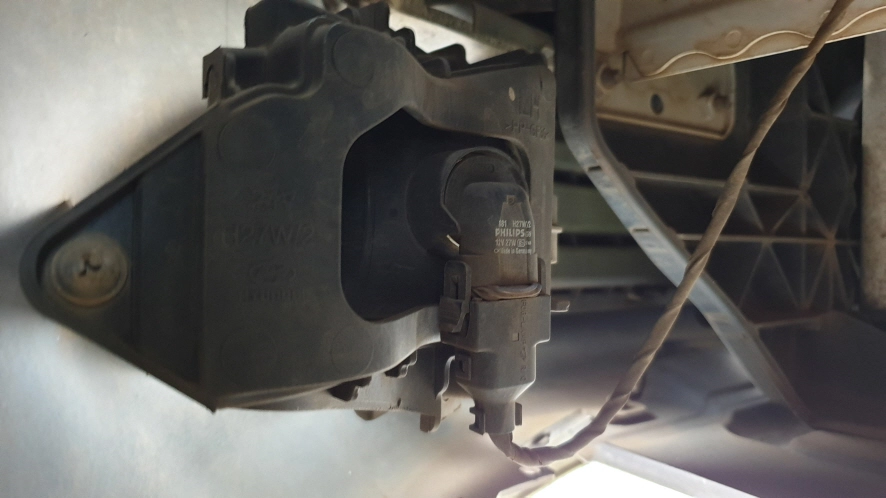

왼쪽 사진은 안개등 램프에 잭이 끼워진 모습입니다.

램프를 반시계 방향으로 살짝 돌리면 램프가 안개등 본체에서 빠지지만 잭을 끼워놓은 상태에서는 노란색 화살표가 가리키는 부분에 걸려서 돌아가지 않습니다.

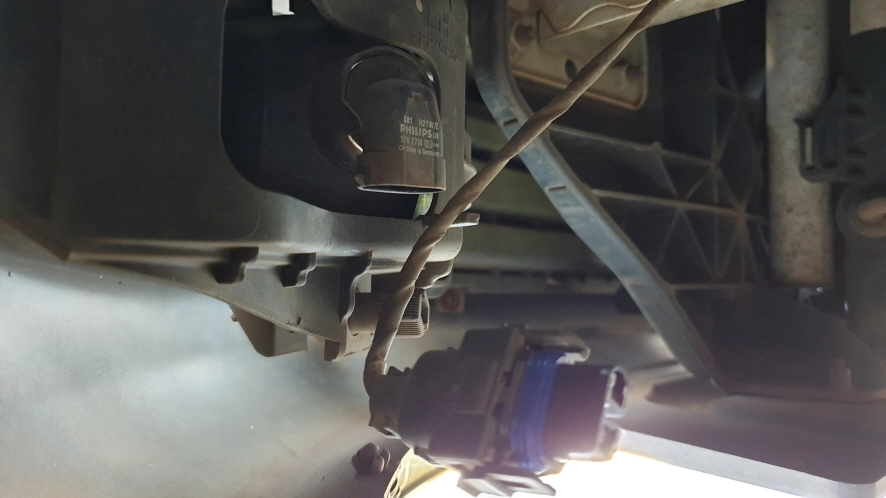

그렇기 때문에 빨간색 화살표가 가리키는 부분을 누른 상태에서 잭을 아래로 당겨서 오른쪽 사진처럼 잭을 분리해야 합니다.

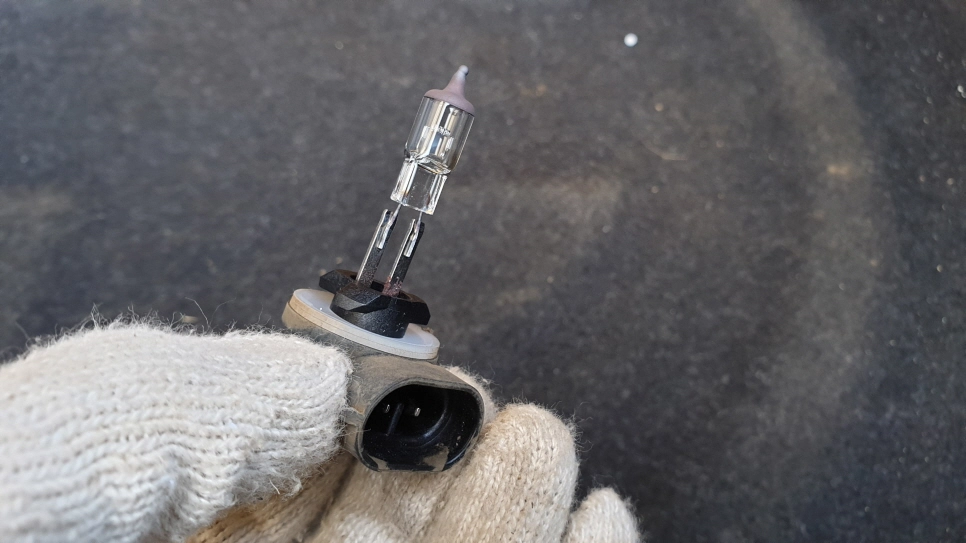

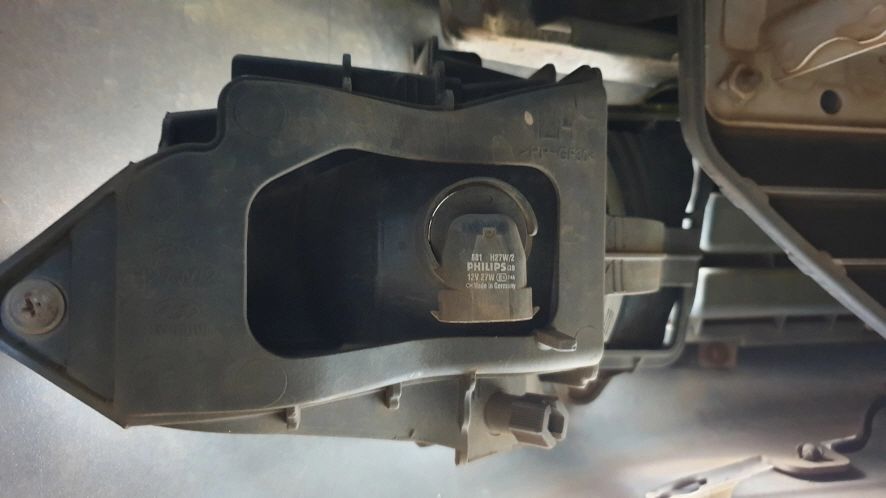

왼쪽 사진처럼 잭을 분리한 다음 램프 부분을 반시계 방향으로 45도 정도 돌리면 오른쪽 사진처럼 램프가 빠집니다.

안개등 램프는 잠깐만 켜놔도 램프는 물론 주변까지 뜨거워집니다.

그렇기 때문에 안개등을 사용한 직후에는 램프 교체 작업을 가급적 피하고 장갑을 착용하고 작업하는 것이 안전합니다.

안개등 램프는 규격에 맞는 것으로 교체해야 합니다.

안개등 램프 규격은 왼쪽 사진처럼 잭에 표시되어 있습니다.

아반떼 HD 안개등 램프 규격은 '881 H24 W/2'입니다.

아반떼 HD 안개등 램프 교체

안개등 램프 교체 장착은 빼는 방법의 역순으로 진행하면 됩니다.

이때 램프 유리 부분을 맨손으로 잡지 말고 물기, 먼지 등 이물질이 묻지 않도록 주의해야 합니다.

만약 지문이나 물, 먼지 등 이물질이 묻었다면 부드러운 천으로 가볍게 닦아서 완전히 제거합니다.

램프에는 왼쪽 사진처럼 세 방향으로 튀어나온 부분이 있으며 램프를 끼우는 곳에도 오른쪽 사진처럼 홈이 있습니다.

튀어나온 부분과 홈에 맞춰서 끼우고 시계 방향으로 최대한 돌려서 고정합니다.

전구가 정확하게 고정되면 가벼운 충격에 전혀 흔들림이 없습니다.

램프를 고정한 다음 앞서 빼놨던 잭을 최대한 깊이 눌러서 끼웁니다.

휠하우스를  덮기 전에 안개등 램프가 정상적으로 켜지는지 확인하고 교체한 안개등 램프  외에 전조등과 방향지시등 램프 모두 정상적으로 작동하는지 확인합니다.

이상이 없다면 휠하우스 고정 부품을 끼워서 고정하면 안개등 램프 교체 작업이 완료됩니다.
