i30 헤드라이트 램프 교체 방향지시등 빼는 법

i30 헤드라이트 전조등 본체 탈거 램프 빼는 법 방향지시등 램프 교체 방법

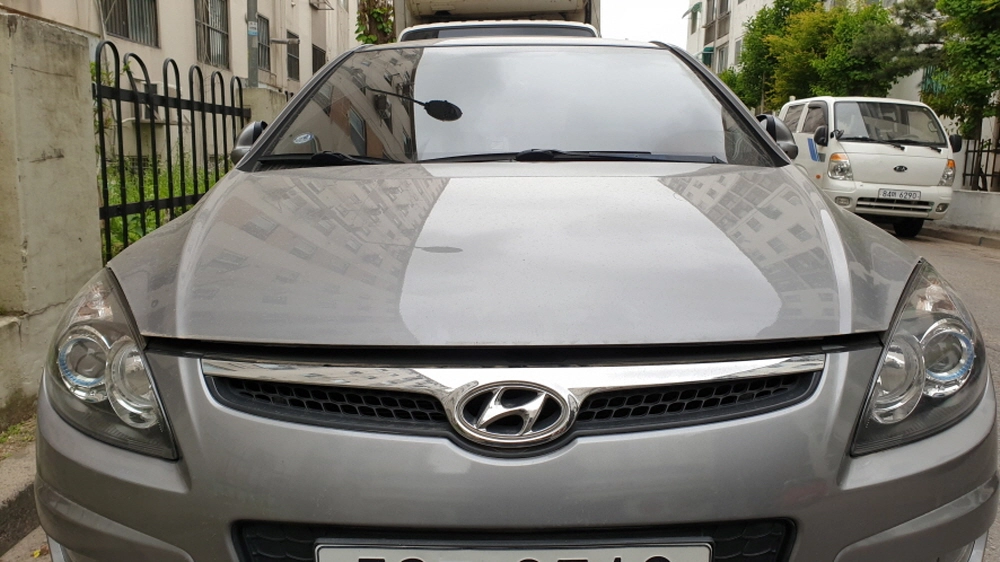

이 자동차는 2011년에 출고된 준중형 승용차 i30입니다.

전방 등화장치는 헤드라이트 상향등과 하향등, 방향지시등, 안개등이 있으며 안개등을 제외한 다른 등화장치의 램프는 한 개 본체에 끼워져 있고 빼는 법과 교체 방법은 거의 동일합니다.

헤드라이트 램프 교체는 대부분의 자동차가 그렇듯 본체 뒤에 커버를 열고 램프를 빼서 새 램프로 바꿔서 끼우면 되는데 일부 차량의 경우 헤드라이트 본체 뒤쪽 공간이 부족해서 헤드라이트 본체를 일부 탈거해야 램프를 교체할 수 있는 것도 있습니다.

물론 헤드라이트 본체가 결합된 상태에서 커버를 열 수 있고 안족 상황을 잘 알고 있다면 손으로 더듬더듬해서 작업할 수도 있습니다.

저는 이번에 처음 해보는 거라서 헤드라이트 본체를 탈거하고 램프를 빼봤습니다.

i30 헤드라이트 본체 빼는 탈거 방법

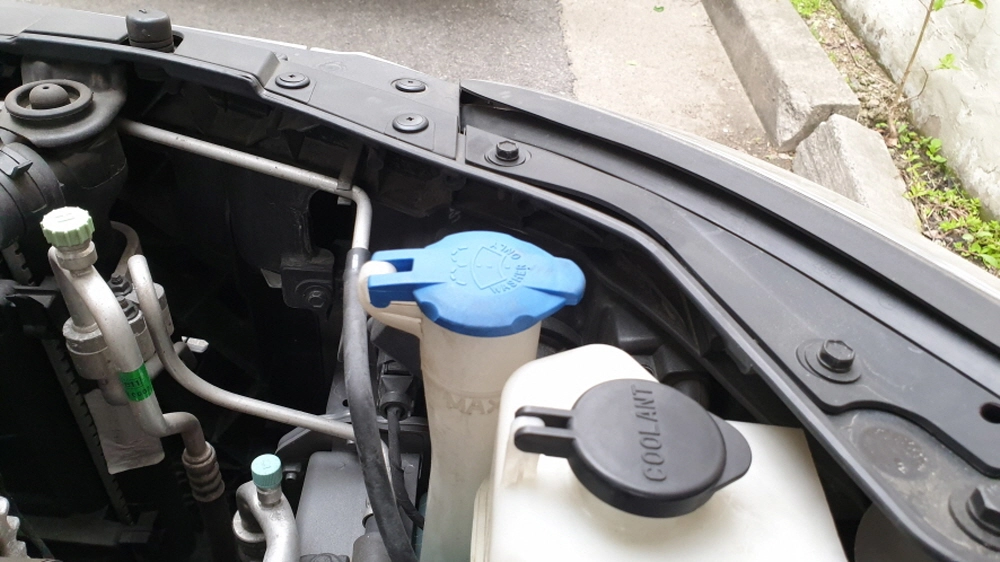

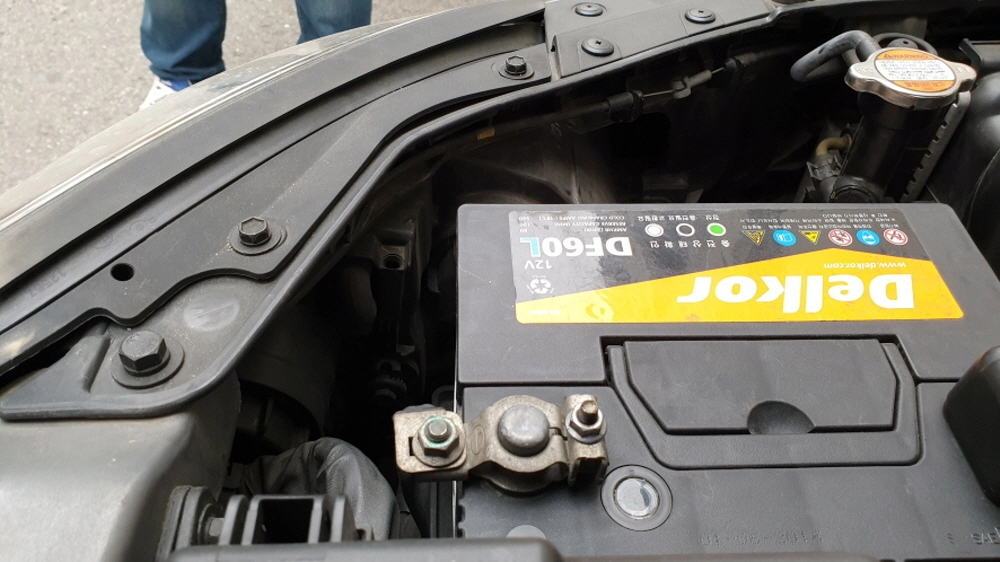

위에 사진처럼 헤드라이트 뒤쪽으로 배터리와 워셔액 주입구 에어컨 배관 등 장치들이 있어서 이 상태에서 램프를 교체하는 것은 물론 커버는 여는 것조차도 쉽지 않았습니다.

자동차 헤드라이트 램프를 비롯한 등화 장치의 램프를 교체할 때는 시동을 끄고 해당 램프 스위치를 끈 상태에서 작업을 해야 안전합니다.

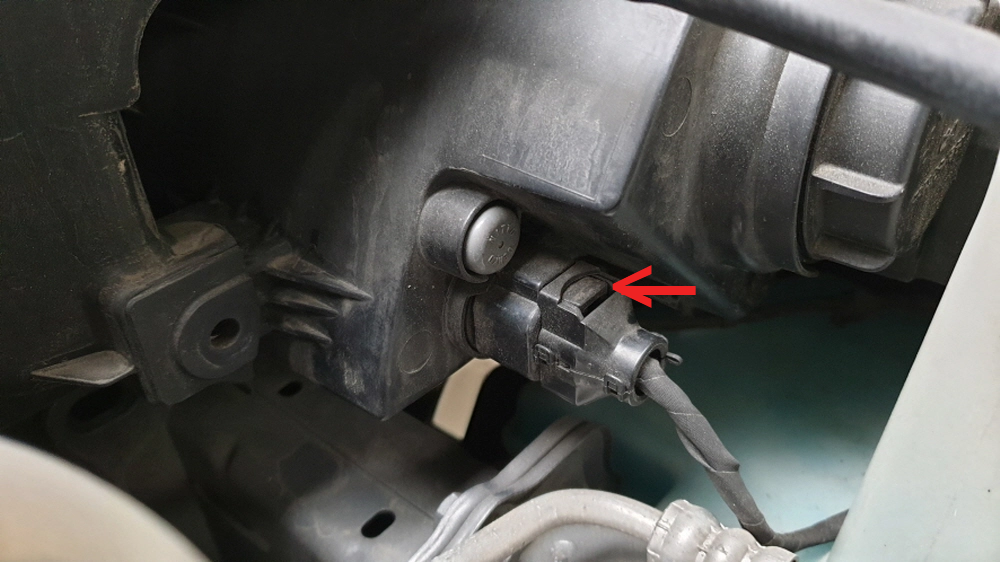

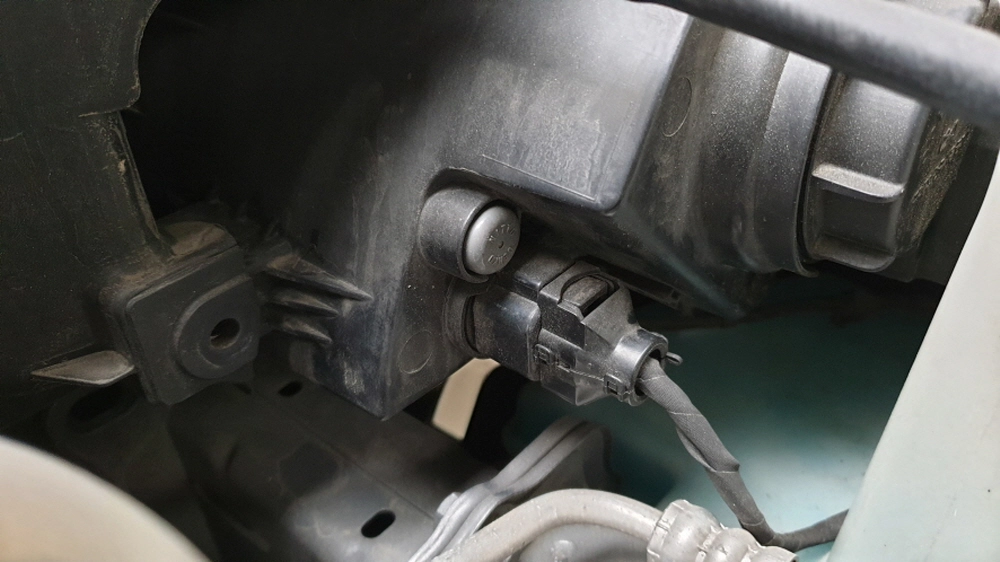

헤드라이트 본체 뒤쪽 아래에는 위에 사진처럼 잭이 끼워져 있습니다.

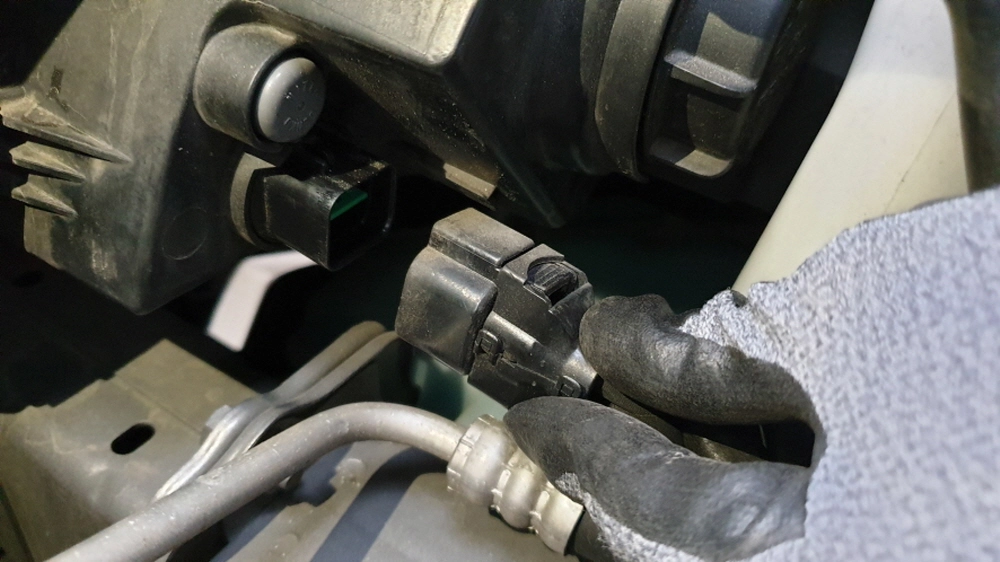

잭을 분리하는 방법은 왼쪽 사진 화살표가 가리키는 부분을 누른 상태에서 당기면 오른쪽 사진처럼 빠집니다.

잭을 분리할 때 전선을 잡아당기면 전선이 잭에서 빠지거나 잭이 파손될 수도 있으니 플라스틱 잭 부분만 잡고 당기는 것이 안전합니다.

잭을 분리하지 않은 상태에서도 램프 교체 작업은 가능하지만 잭을 분리하는 것이 어렵지 않고 안전을 위해서 분리하고 작업을 했습니다.

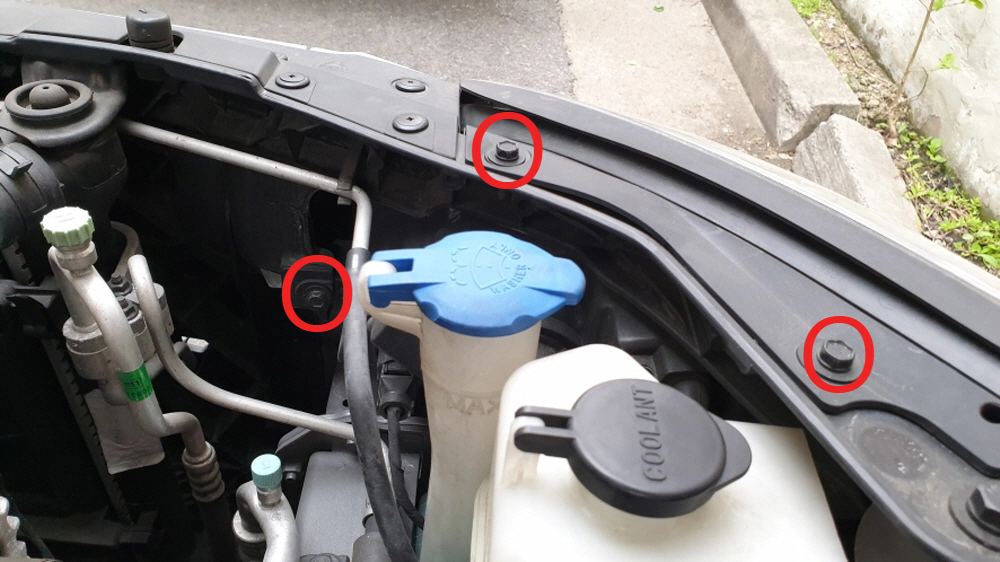

왼쪽 사진 동그라미 안에 볼트는 헤드라이트 본체를 고정하는 볼트입니다.

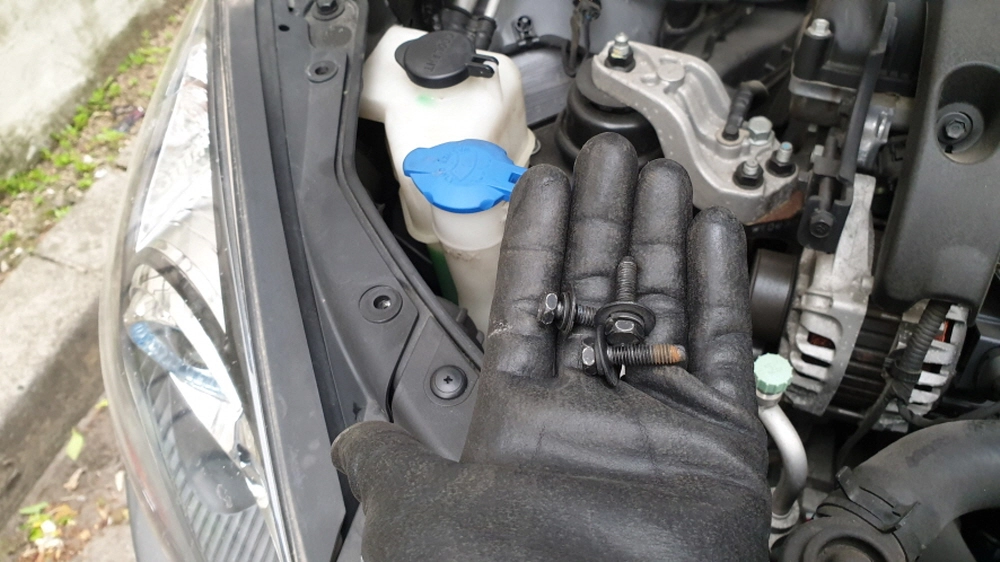

모두 10mm 볼트로  되어 있고 스패너 또는 복스 공구를 이용해 완전히 풀어줍니다.

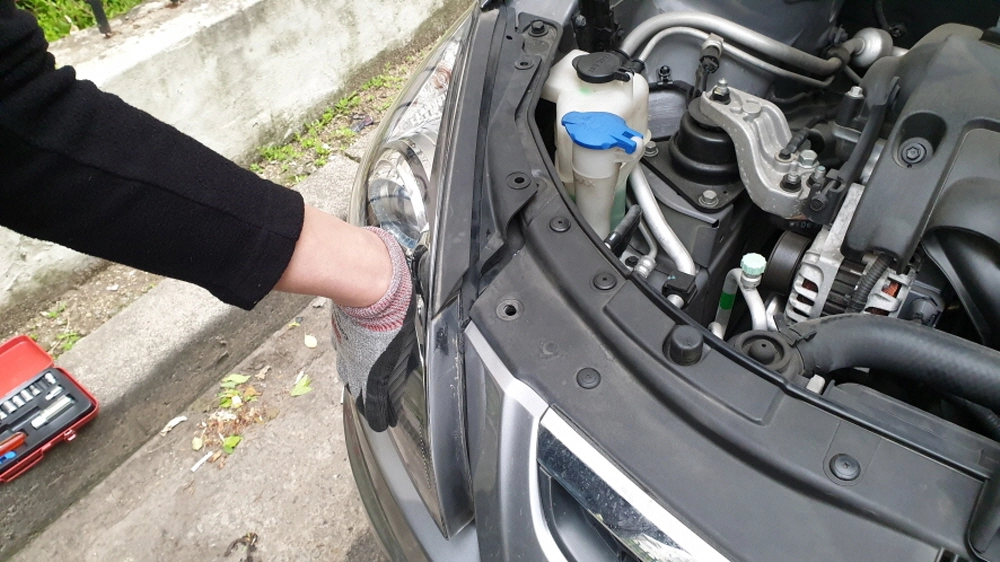

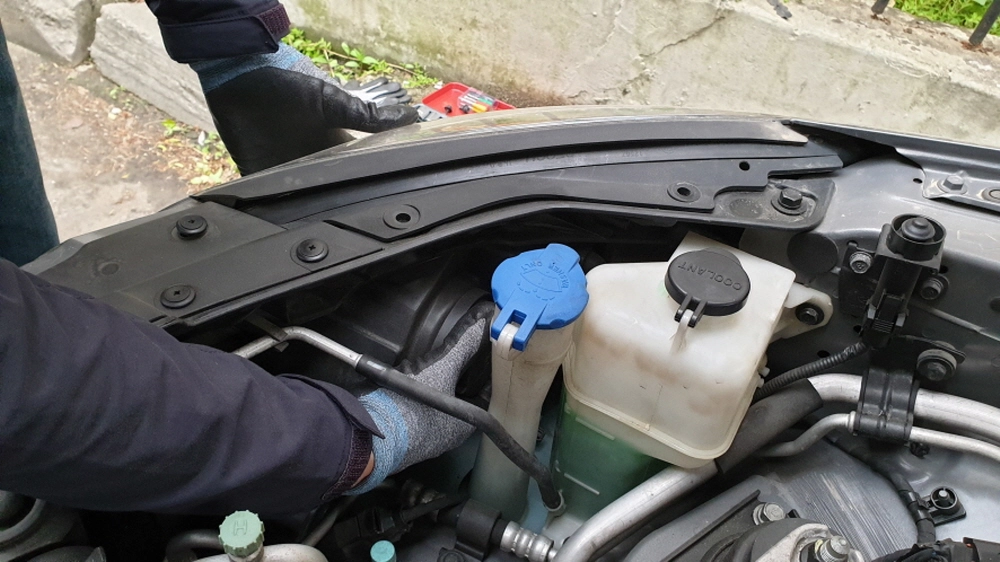

고정 볼트를 모두 푼 다음 왼쪽 사진처럼 한 손을 뒤러 넣어서 앞쪽으로 밀어줍니다.

이때 약간 대각선 위로 밀어 올린다는 느낌으로 힘을 주고 천천히 힘을 주기보다는 짧게 강한 힘으로 밀어내는 것이 수월합니다.

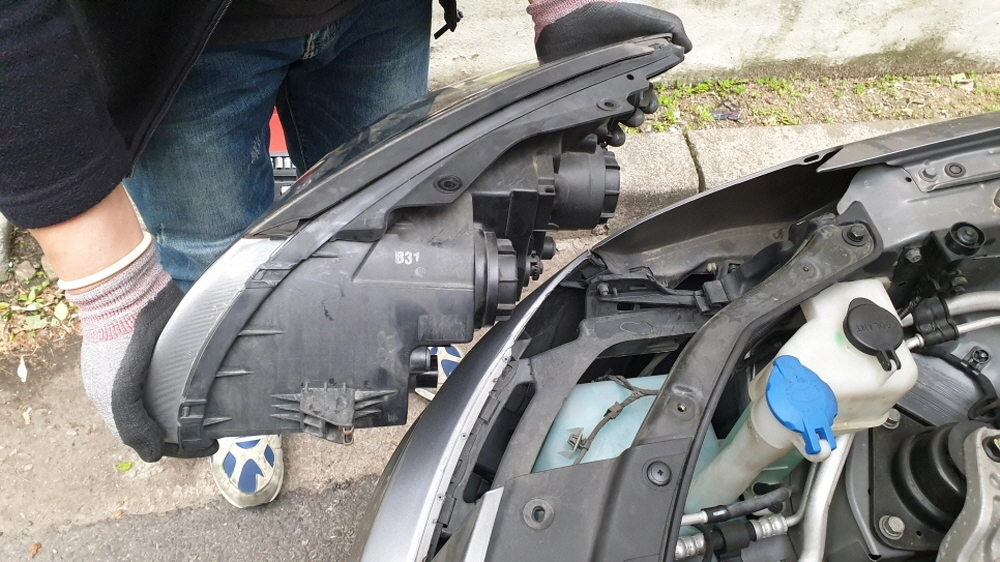

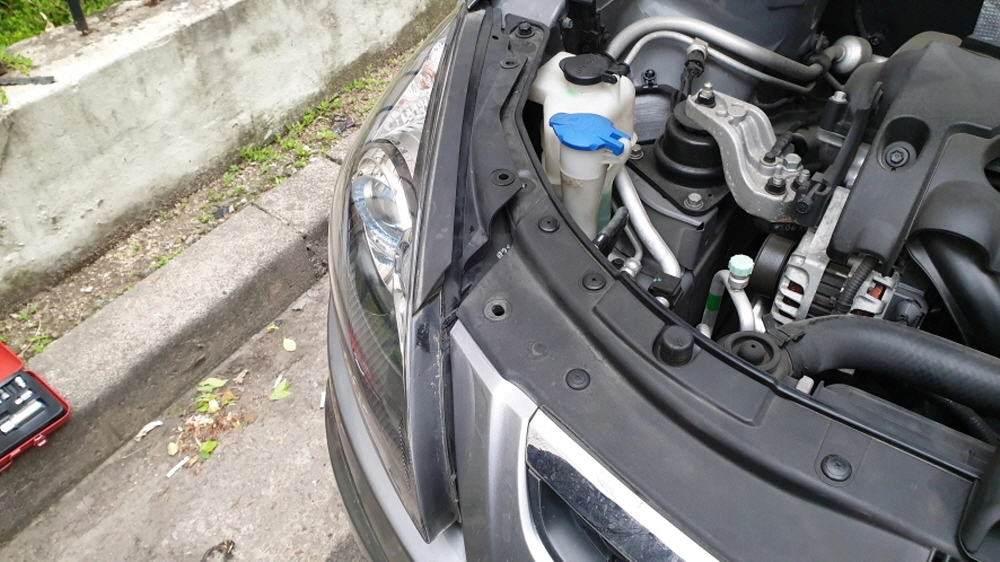

가운데  사진처럼 상향등이 있는 부분이 앞으로 살짝 밀려 나오면 상향등 램프가 있는 부분을 잡고 몸 쪽으로 당기듯 빼내면 됩니다.

이때 범퍼와 휀더에 걸려는 부분이 있고 약간 힘을 줘서 억지로 빼내듯 당겨야 합니다.

처음 할 때는 요령도 없고 잘 안 됐지만 한 번만 해보면 힘을 주는 방향이나 힘 크기 등 감을 잡을 수 있고 요령도 생기더군요

범퍼 위쪽으로 밀어내듯 빼내기 때문에 범퍼 위에 흠집이 생길 수 있으며 저도 약간 흠집이 생기기는 했지만 헤드라이트 본체를 결합해 놓은 상태에서는 보이지 않는 곳이었습니다.

전체적으로 좀 과감하게 힘을  주는 것이 조금 더 수월했지만 그래도 무리하게 강한 힘을 주지 말고 휀더와 범퍼에 흠집이 생기지 않도록 주의해서 빼냈습니다.

i30 헤드라이트 램프 교체 방법

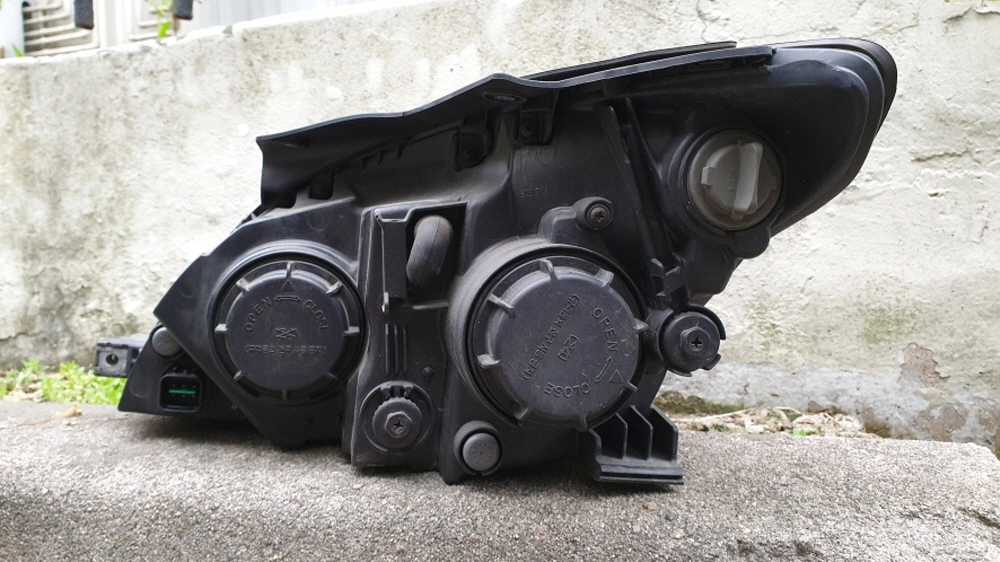

위에 사진은 조수석 앞 전조등 헤드라이트 본체로 운전석 앞쪽은 이와 대칭 형태로 되어 있습니다.

뒷면에는 세 개의 동그란 마개가 있고 왼쪽부터 상향등 램프, 하향등 램프, 방향지시등 램프 마개입니다.

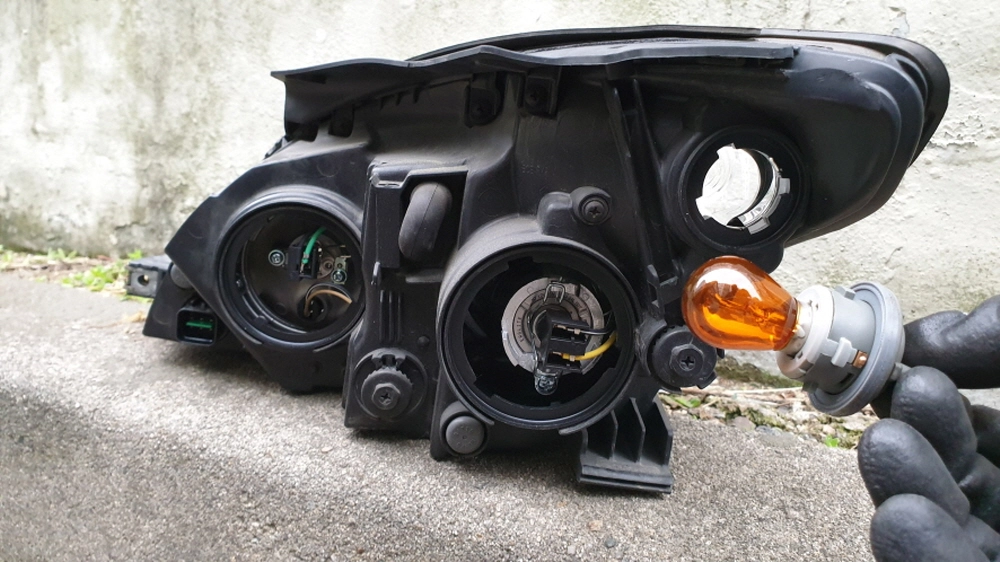

마개는 반시계 방향으로 60도 정도 돌리면 열리고 방향지시등은 오른쪽 사진처럼 소켓에 램프가 끼워진 상태에서 빠집니다.

헤드라이트 본체에는 물이나 먼지 같은 이물질이 들어가면 안 되기 때문에 마개에 패킹이 끼워져 있고 조금 뻑뻑하게 돌아갑니다.

헤드라이트 본체를 분리하지 않고 작업할 때 이 마개를 돌리지 못해서 결국 헤드라이트 본체를 탈거해서 작업하신 분들도 계십니다.

헤드라이트 램프 마개를 열면 램프 뒤쪽에 잭이 끼워져 있으며 잭을 몸 쪽으로 당겨서 왼쪽 사진처럼 분리합니다.

그리고 왼쪽 사진 화살표가 가리키는 부분을 살짝 누른 상태에서 왼쪽으로 밀면 램프를 받치고 있던 클립이 빠집니다.

클립이 빠지면 램프 단자 부분을 잡고 당기면 램프가 빠집니다.

헤드라이트 램프는 잠깐만 켜놔도 온도가 상당히 높게 올라가기 때문에 램프를 사용한 직후에는 주의해서 작업을 해야 합니다.

자동차 헤드라이트 램프 및 방향지시등 램프는 규격에 맞는 램프로 교체해야 합니다.

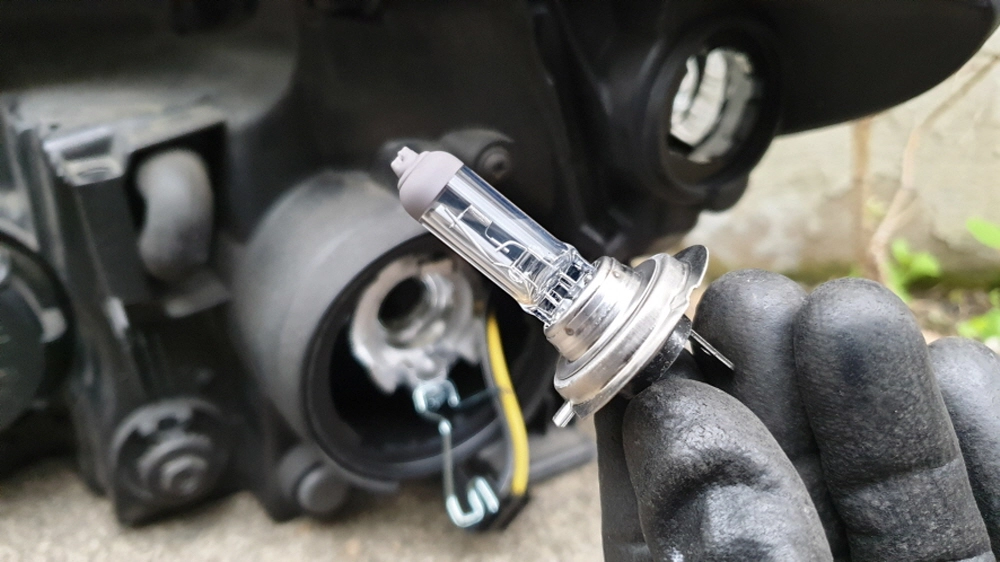

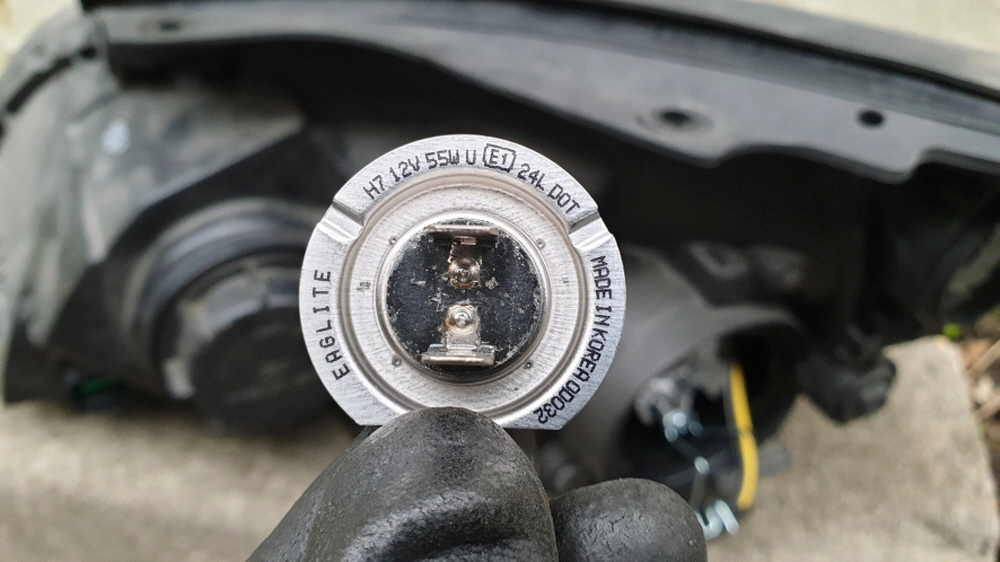

헤드라이트 램프 뒷면에는 오른쪽 사진처럼 해당 램프의 규격이 표시되어 있고 i30 헤드라이트 램프(하향등 전조등) 규격은 H7 12V 55W입니다.

램프를 다시 헤드라이트 본체에 끼울 때는 램프 유리 부분을 맨손으로 잡지 말고 먼지나 물기 같은 이물질이 묻지 않도록 주의합니다.

또한 전조등 뒤쪽 구멍에 끼울 때 유리가 주변 금속 부분에 닿아서 흠집이 생기지 않도록 천천히 주의해서 끼웁니다.

램프를 방향에 맞춰 끼운 다음 앞서 풀었던 클립을 위로 들어 올려 원래대로 다시 걸어줍니다.

램프를 고정한 후에는 램프 뒤에 잭을 끼워줍니다.

방향지시등 램프는 램프를 소켓 방향으로 살짝 누른 상태에서 반시계 방향으로 60도 정도 돌리면 빠집니다.

램프를 깨울 때는 램프 양쪽 옆면에 단자와 소켓의 단자 홈에 맞춰 끼우고 소켓 방향으로 램프를 살짝 누른 상태에서 시계 방향으로 돌려서 고정합니다.

램프를 고정한 후에는 마개를 닫고 시계 방향으로 최대한 돌려서 고정합니다.

헤드라이트 본체를 결합할 때는 방향지시등이 있는 쪽을 최대한 안쪽으로 밀어 넣은 다음 위에 사진처럼 상향등 램프가 있는 쪽을 약간 강한 힘으로 짧게 힘줘서 밀어 넣습니다.

뺄 때와 마찬가지로 끼울 때도 약간 억지로 꾸역꾸역 밀어 넣어서 끼워야 하고 마지막은 조금 과감하게 밀어 넣어야 합니다.

처음에 방향지시등 쪽을 최대한 밀어 넣는 것이 중요하겠습니다.

전조등 본체를 끼운 다음 앞서 풀어놨던 고정볼트 세 개를 이용해 단단히 고정합니다.

마지막으로 잭을 끼우고 자동차 시동을 켜서 램프의 정상 작동 여부를 확인합니다.

교체한 램프 외에 다른 램프들도 전체적으로 작동상태를 확인합니다.
