i30 자동차 배터리 교체 단자 분리 순서

i30 자동차 배터리 자가 교체 방법 단자 분리 및 연결 순서

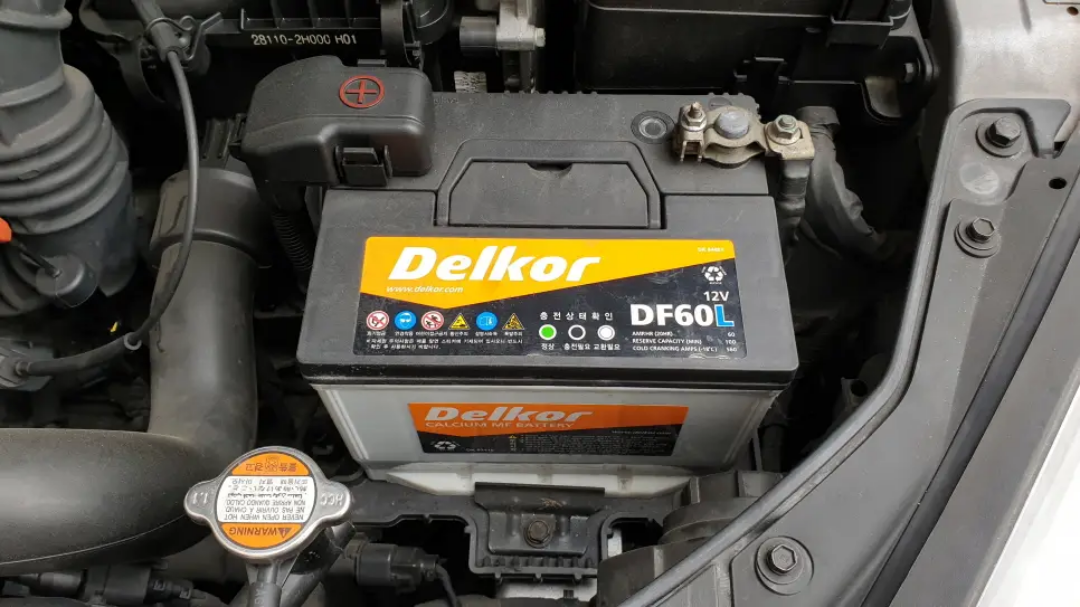

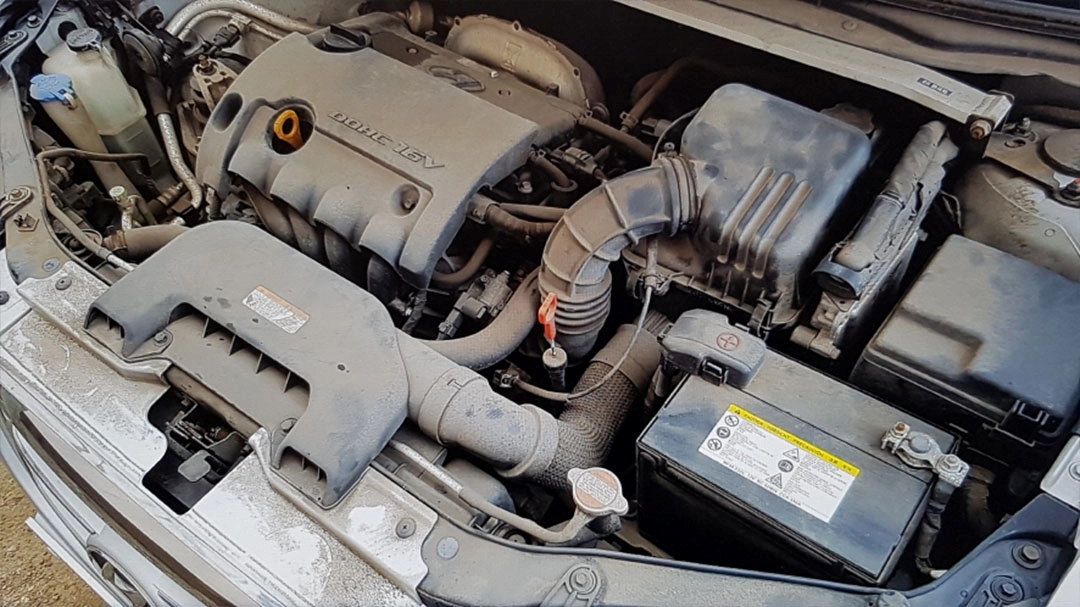

위에 차량은 2011년에 출고된 H사의 i30으로 자동차 배터리의 위치는 운전석 앞 퓨즈박스 앞에 있습니다.

i30 자동차 배터리 교체 작업에 필요한 공구는 10mm, 12mm 너트를 풀 수 있는 복스 또는 스패너가 필요합니다.

너트 주변에 공간이 어느 정도 확보가 돼서 자루가 긴 공구가 필요하지는 않지만 크기가 너무 큰 스패너 공구는 작업이 불편할 수도 있습니다.

i30 자동차 배터리 분리 방법 순서

배터리 단자에 연결된 터미널을 분리하기 전에 반드시 시동을 끄고 키를 빼놓은 상태에서 작업을 하는 것이 안전합니다.

배터리 단자 터미널을 분리하는 순서는 마이너스 단자 터미널을 먼저 분리하고 플러스 단자 터미널을 나중에 분리합니다.

배터리 단자 극성은 배터리 단자 주변에 기호로 표시되어 있고 플러스 단자 터미널 케이스에 표시되어 있는 것이 일반적입니다.

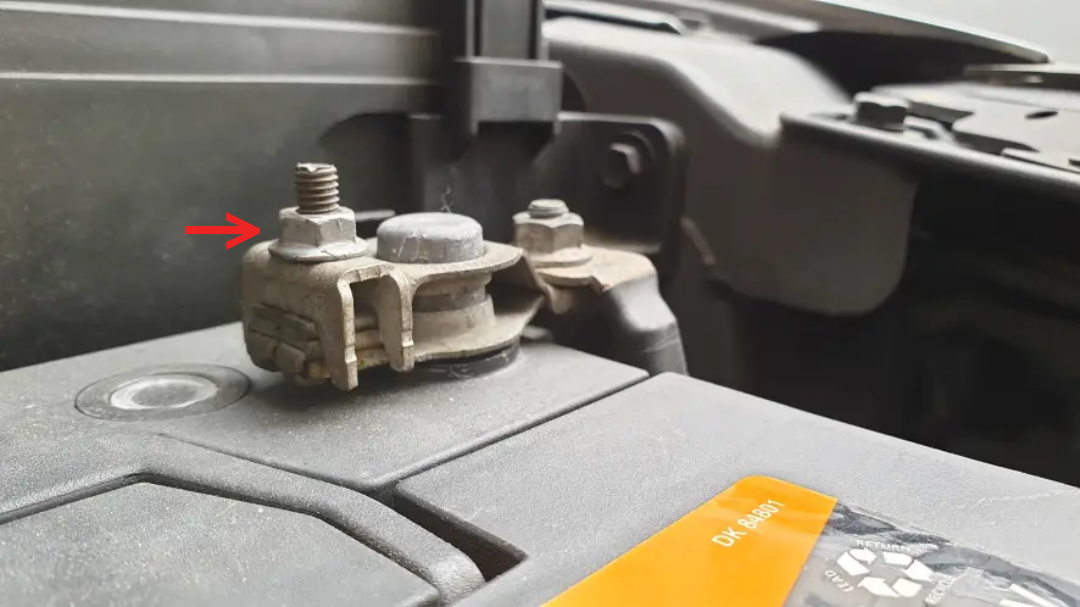

가운데 사진은 마이너스 단자 위에 끼워진 터미널의 모습으로 화살표가 가리키는 너트를 스패너 또는 복스 공구를 이용해 반시계 방향으로 2~3바퀴 풀어준 다음 터미널을 잡고 위로 들어 올리면 배터리 단자에서 빠집니다.

터미널과 단자 주변에 부식이 심하거나 고착된 경우 쉽게 빠지지 않을 수도 있습니다.

그럴 때는 스패너 또는 묵직한 드라이버의 손잡이 부분을 이용해 터미널을 가볍게 툭툭 때리고 터미널을 좌우로 흔들어서 위로 당기면 빠집니다.

자동차 배터리를 교체할 때 주의해야 하는 것 중 하나가 작업 중 단자와 터미널 등에서 쇼트가 발생하지 않도록 하는 것입니다.

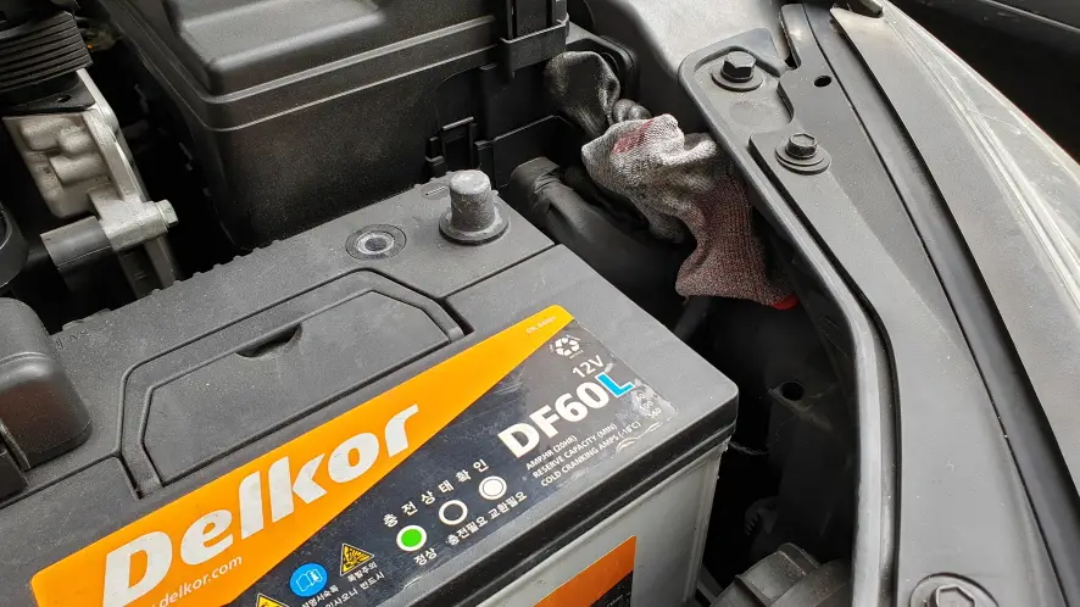

흔히 발생하는 문제는 아니지만 그래도 만에 하나를 대비하는 마음으로 분리한 마이너스 단자 터미널을 면장갑으로 감싸고 걸리적거리지 않게 옆으로 잘 밀어놨습니다.

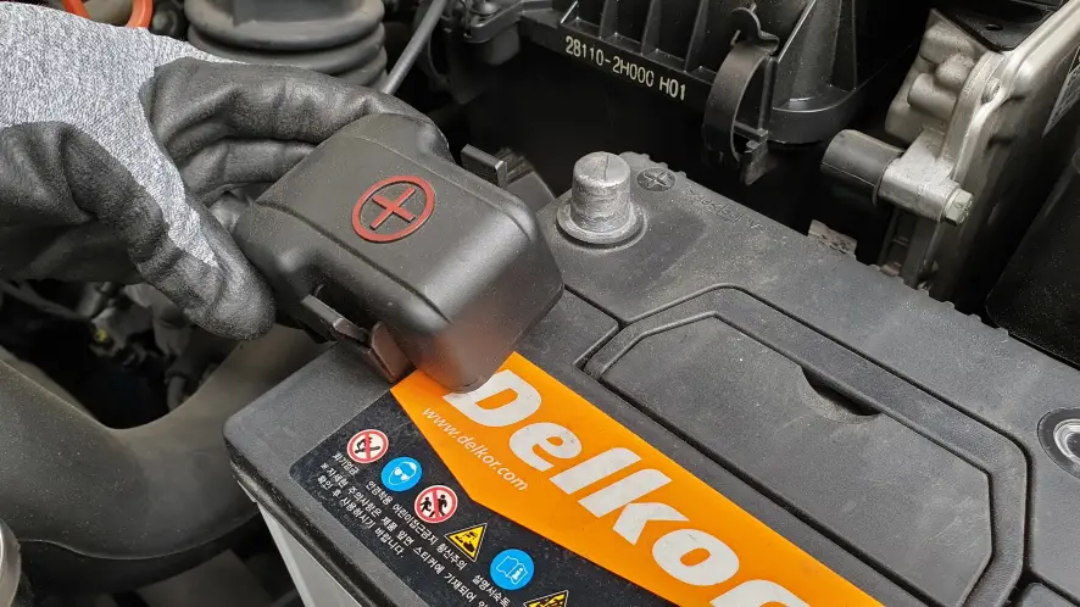

플러스 단자 터미널에는 커버가 있는 경우가 많고 커버에 플러스 기호가 표시되어 있습니다.

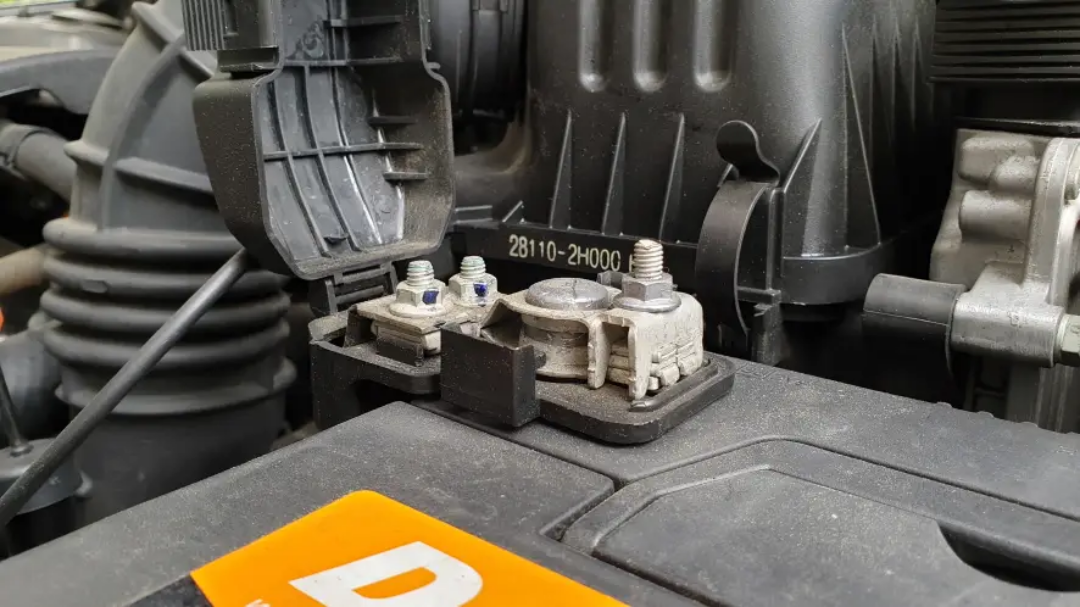

플러스 단자 터미널의 커버를 열고 왼쪽 사진 화살표가 가리키는 10mm 너트를 반시계 방향으로 3~4바퀴 풀어준 다음 커버를 닫고 위로 들어 올리면 오른쪽 사진처럼 빠집니다.

단자 터미널을 분리한 후에는 배터리를 꺼낼 때 걸리적거리지 않도록 적당히 옆으로 밀어 놓습니다.

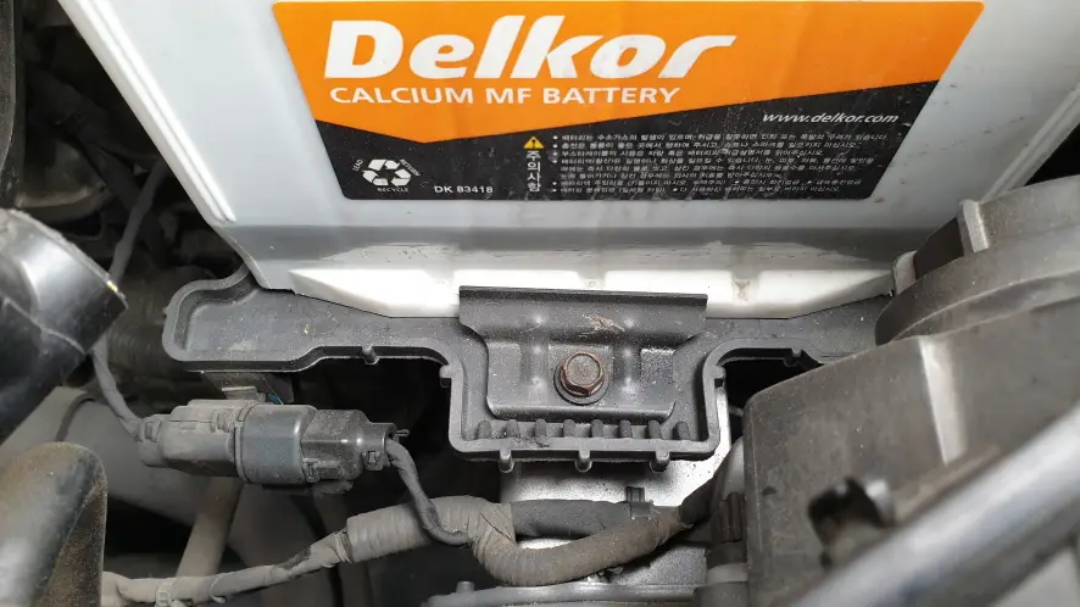

배터리 터미널을 모두 분리한 다음 배터리 앞쪽 바닥에 있는 고정장치를 분리해야 합니다.

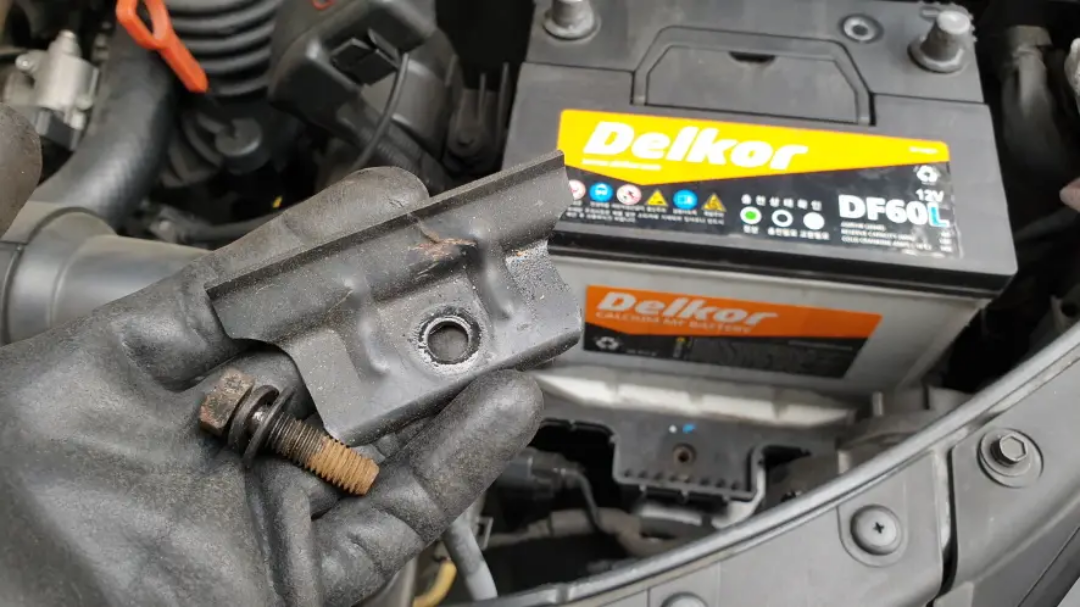

배터리 고정 장치는 12mm 볼트로 고정되어 있으며 복스 또는 스패너를 이용해 완전히 풀면 가운데 사진처럼 고정장치와 함께 분리됩니다.

볼트 주변에 공간이 아주 넓은 편은 아니지만 어지간한 공구로 작업이 가능할 정도로 공간이 있기 때문에 자루가 긴 공가가 없어도 작업은 가능했습니다.

배터리 앞에 고정 장치를 모두 분리한 다음 배터리에 달려있는 손잡이를 잡고 배터리를 위로 들어 올리면 차체에서 분리됩니다.

i30 배터리 설치 방법 연결 순서

일부 자동차 배터리에는 위에 사진 동그라미로 표시된 곳처럼 구멍이 뚫려있는 것이 있습니다.

통상 가스구멍 또는 숨구멍 등으로 표현하는데 배터리를 자동차에 장착하고 사용할 때는 반드시 개방된 상태에서 사용해야 합니다.

그런데 배터리 운반 배송 과정에서 누액을 예방하기 위해 해당 구멍을 테이프 등으로 막아놓는 경우가 많습니다.

그럴 때는 막혀있는 테이프 등을 떼어내고 개방한 상태에서 차량에 장착합니다.

만약, 뭔가 애매한 느낌이 든다면 해당 배터리의 장착 설명서 및 주의사항 안내문이나 배터리 판매처에 문의해서 확인하는 것이 가장 정확합니다.

배터리를 엔진룸에 올릴 때는 배터리 단자가 기존 설치되어 있던 배터리 단자와 같은 방향에 위치하도록 올려야 합니다.

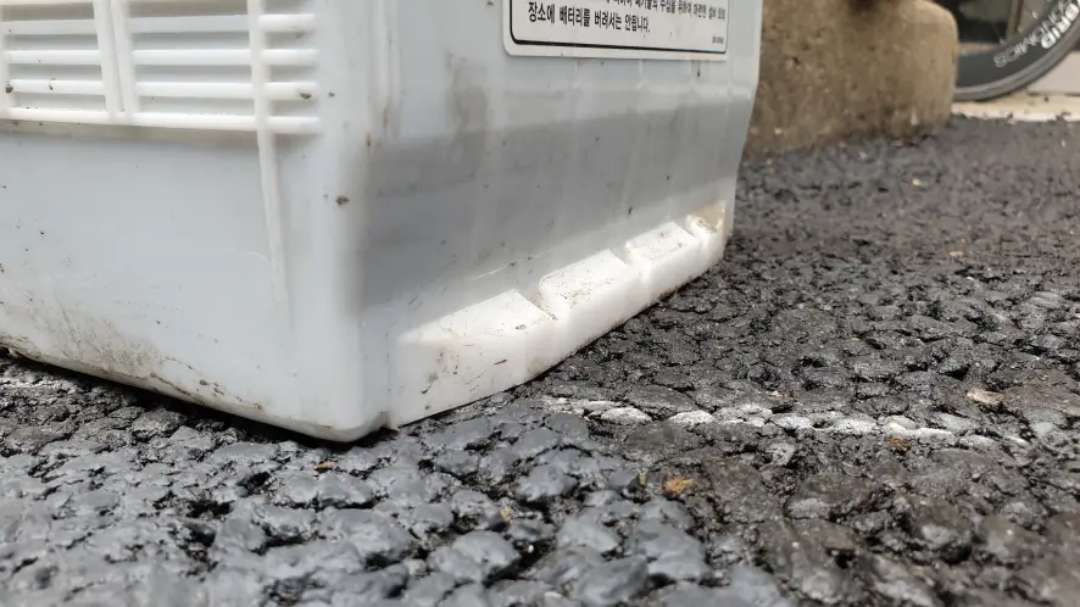

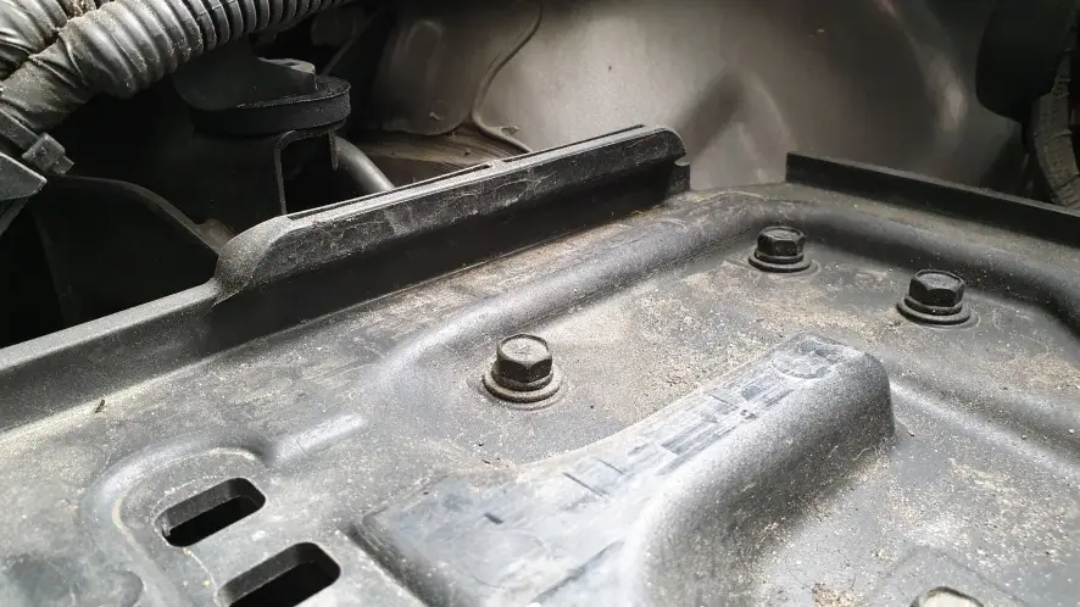

배터리를 올려놓는 배터리 트레이에는 왼쪽 사진처럼 살짝 들어간 부분이 있고 배터리 아래쪽에는 가운데 사진처럼 살짝 튀어나온 부분이 있습니다.

배터리를 트레이 위에 올려놓을 때는 배터리 아래 튀어나온 부분이 배터리 트레이 홈에 밀착되도록 올려놔야 합니다.

배터리를 트레이 위에 올려놓은 다음 오른쪽 사진처럼 배터리 고정 부품을 올려놓고 볼트를 이용해 단단히 고정합니다.

배터리를 고정하는 장치는 배터리 트레이에 홈과 고정 장치뿐이기 때문에 정확한 위치에 올려놓고 단단히 고정하는 것이 중요합니다.

배터리 단자 터미널을 연결하는 순서는 분리할 때와 반대로 플러스 단자를 먼저 연결하고 마이너스 단자를 나중에 연결합니다.

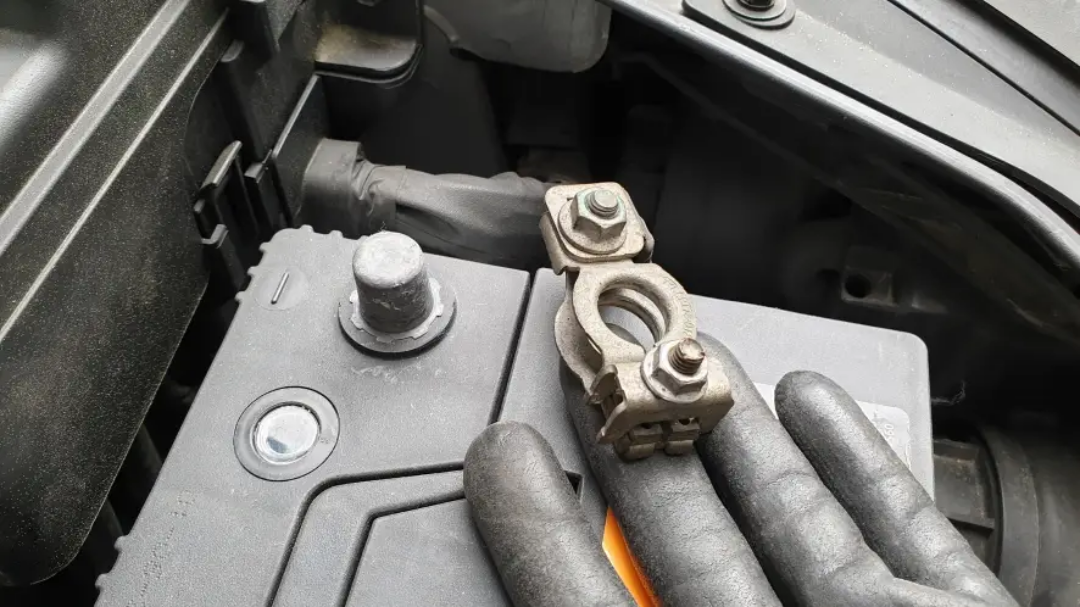

플러스 단자 터미널을 배터리 단자에 최대한 깊이 눌러서 끼우고 위에 너트를 시계방향으로 돌려서 고정합니다.

이때 터미널의 접촉면을 고운 사포로 가볍게 닦아서 이물질이나 부식을 제거하고 연결하면 접촉 효율을 향상할 수 있습니다.

마이너스 단자 터미널 역시 같은 방법으로 연결하면 배터리 교체 설치가 완료됩니다.

배터리 교체 주의사항

자동차 배터리 교체 방법에 관한 자료도 많고 그 방법이 대체로 어렵지 않기 때문에 직접 자가 교체 하시는 분들이 많은데요 교체 방법만큼 주의 사항에 대한 부분도 미리 알아둬야 합니다.

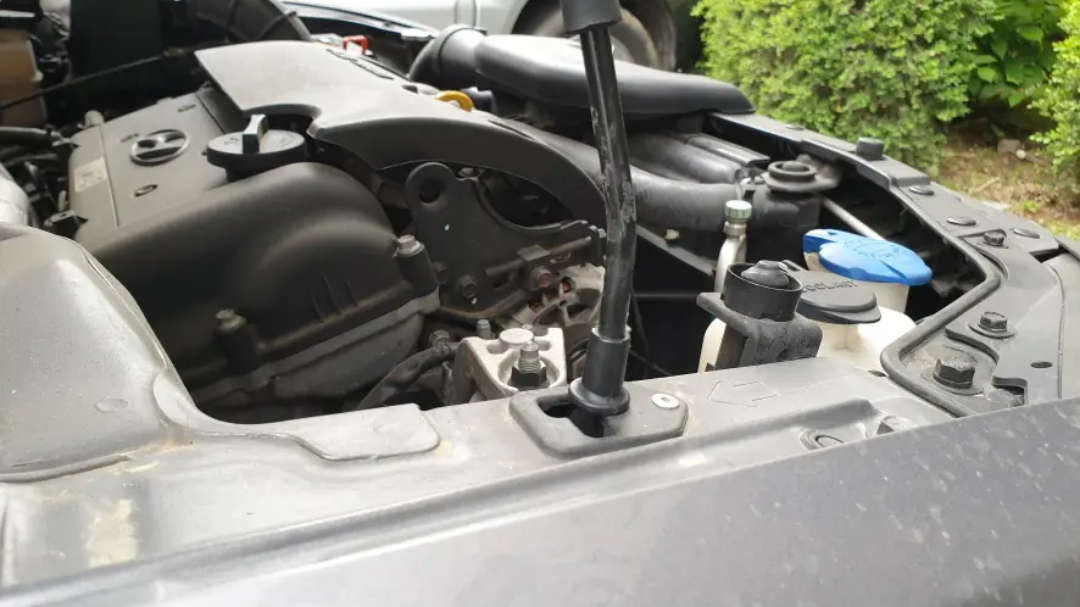

먼저 보닛을 열어 놓은 상태에서 작업하기 때문에 가벼운 충격이나 흔들림에 보닛이 닫히지 않도록 지지대를 정확하게 체결하고 진행해야 합니다.

분리한 단자 터미널이 금속에 잘못 닿아서 쇼트가 발생하지 않도록 주의합니다.

배터리는 크기에 비해 무게가 상당히 무겁기 때문에 배터리를 빼거나 자리에 다시 올려놓을 때 손목이나 허리에 무리가 되지 않도록 안정적인 자세에서 장갑을 끼고 작업을 합니다.

배터리를 떼어내면 오디오 및 에어컨 설정 등 차량의 일부 기기와 장치들이 초기화되며 교체 후에 다시 설정을 해줘야 합니다.
