SM3 윈도우 스위치 버튼 분리 교체 운전석 파워윈도우

뉴SM3 운전석 위도우 버튼 스위치 파워윈도우 스위치 탈거 및 교체 장착 방법

해당 차량은 2010년식 SM3 뉴SM3입니다.

전에 에어컨필터를 교체하면서 너무 어렵고 힘들게 되어있었는데 운전석 팔걸이에 있는 파워윈도우 스위치를 빼거나 끼우는 방법은 다른 차량에 비해 훨씬 간단했습니다.

자동차 도어 팔걸이에 있는 파워윈도우 스위치 버튼을 탈거하거나 끼우는 것은 도어트림을 열고 작업을 해야 하는 자동차가 많은데 뉴SM3는 도어트림 열지 않고 바로 작업이 가능했습니다.

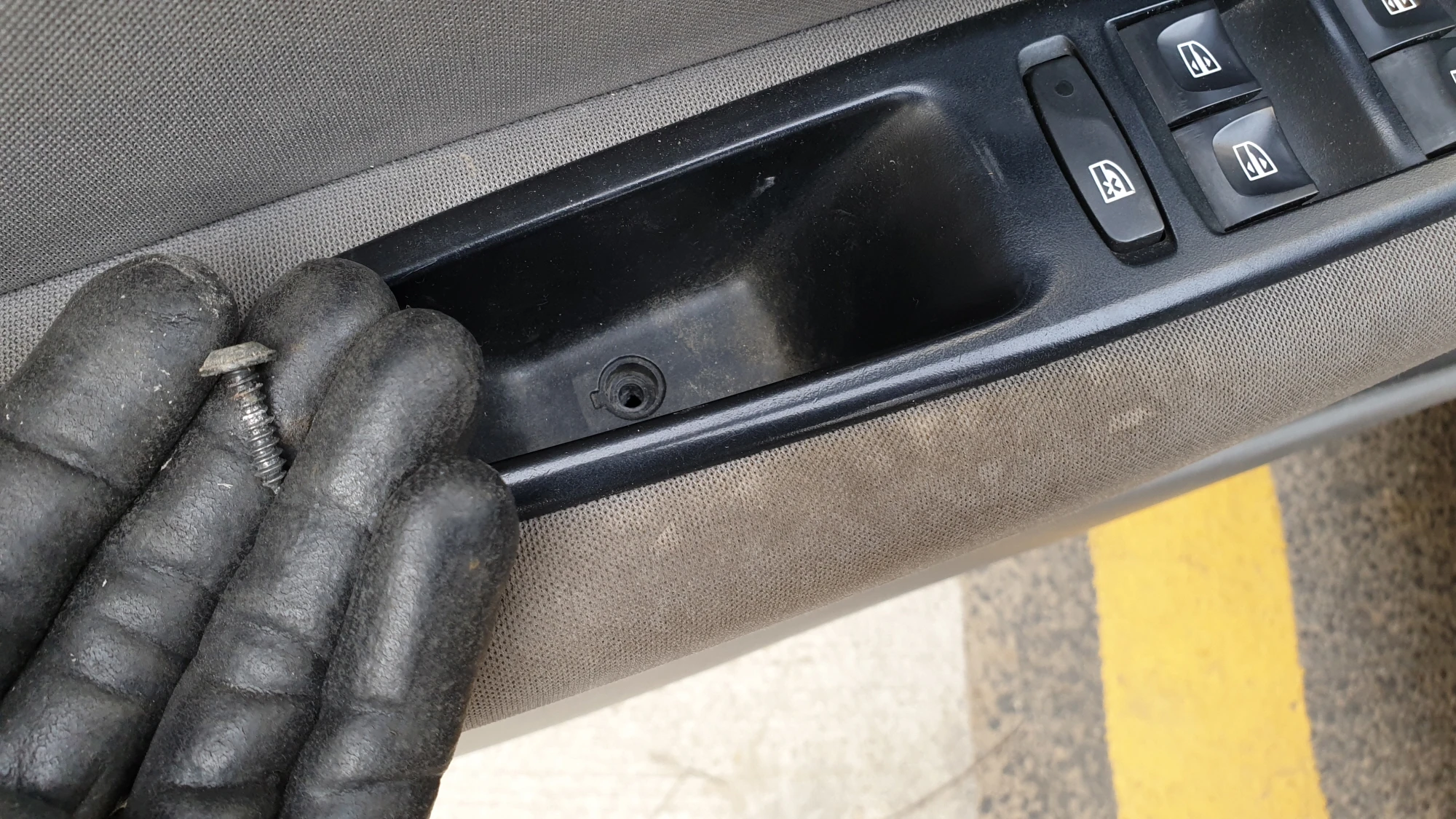

먼저 도어 팔걸이 손으로 잡는 부분 바닥에 볼트를 빼내야 합니다.

해당 차량에는 볼트 덮게를 분실한 상태지만 볼트 덮게가 있는 경우 얇은 공구를 이용해 덮게를 위로 들어 올려 열어줍니다.

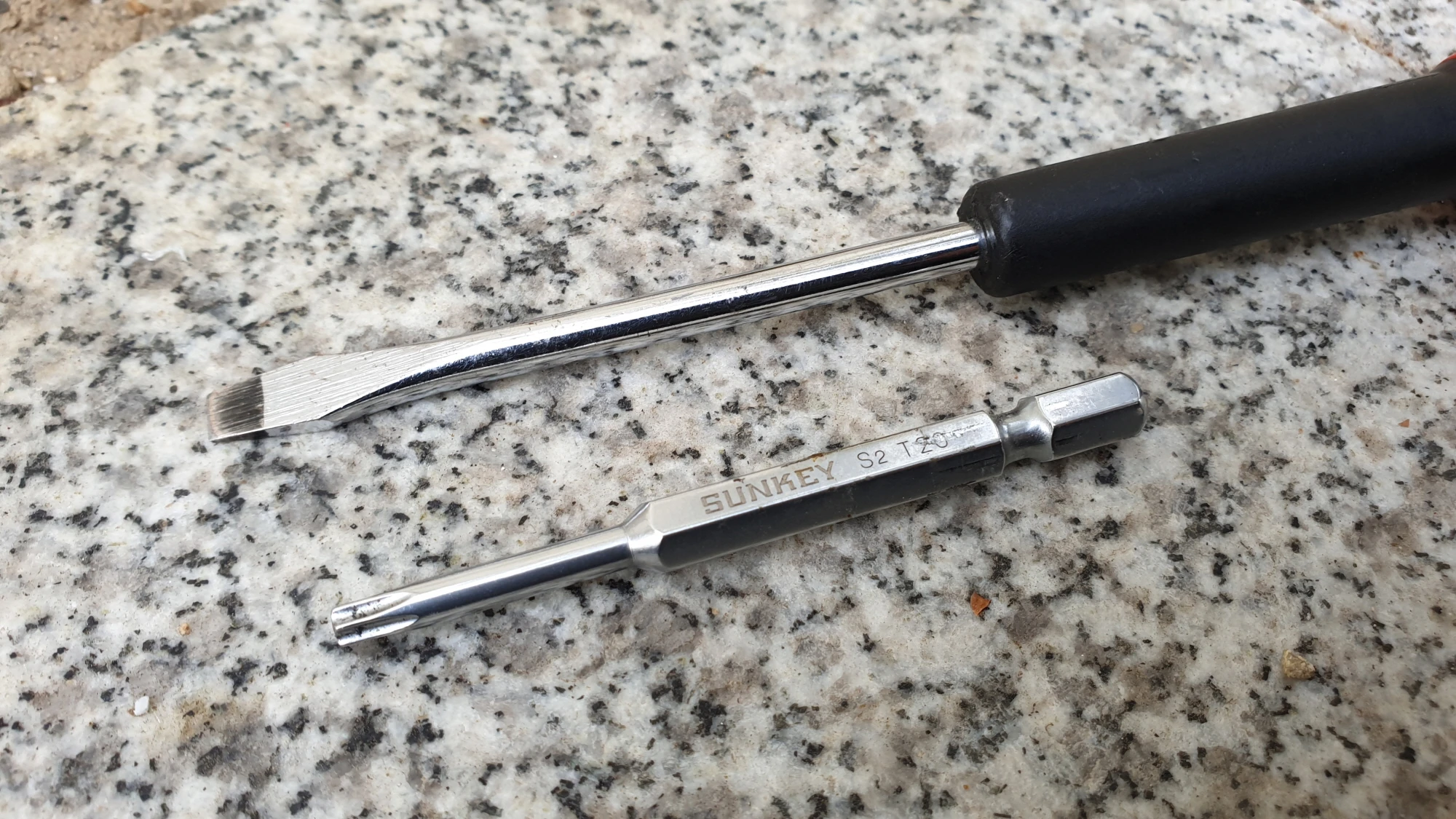

SM3 도어 손잡이 고정 볼트는 T20 별드라이버를 사용해서 풀거나 조일 수 있습니다.

처음 T20 별드라이버가 없어서 유각렌치나 십자드라이버 등 여러 가지 공구를 사용해 봤지만 사용할 수 있는 공구는 없었습니다.

왼쪽 사진 손으로 잡은 부분 틈에 일자 드라이버를 끼우고 살짝 들어 올리면 화살표가 가리키는 것처럼 금속 부품이 보입니다.

그 금속 부품은 손잡이를 도어트립에 고정해 주는 부품으로 오른쪽 사진 동그라미로 표시된 것처럼 두 개가 있습니다.

얇은 일자드라이버를 이용해 그 금속 부품을 살짝 밀어주면 걸쇠가 밀리면서 스위치를 위로 들어 올릴 수 있는 상태가 됩니다.

이 걸쇠는 반대쪽에도 있지만 앞쪽에 보이는 곳만 빼내면 파워윈도우 스위치 버튼이 결합된 상태로 손잡이를 뺄 수 있습니다.

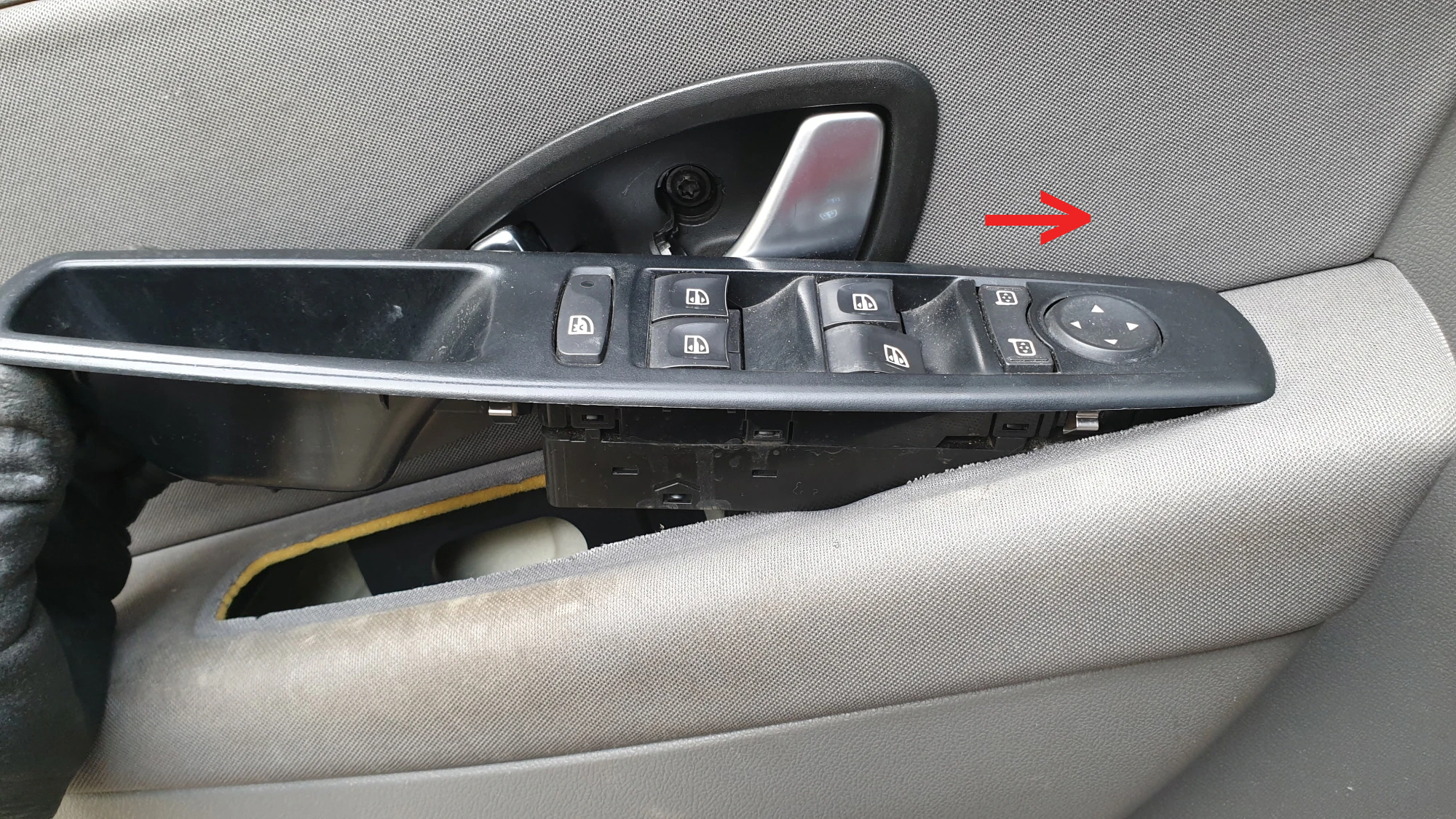

오른쪽 사진처럼 손잡이 부분을 들어 올린 다음 사진 왼쪽 방향으로 손잡이를 당기면 도어트림에서 분리됩니다.

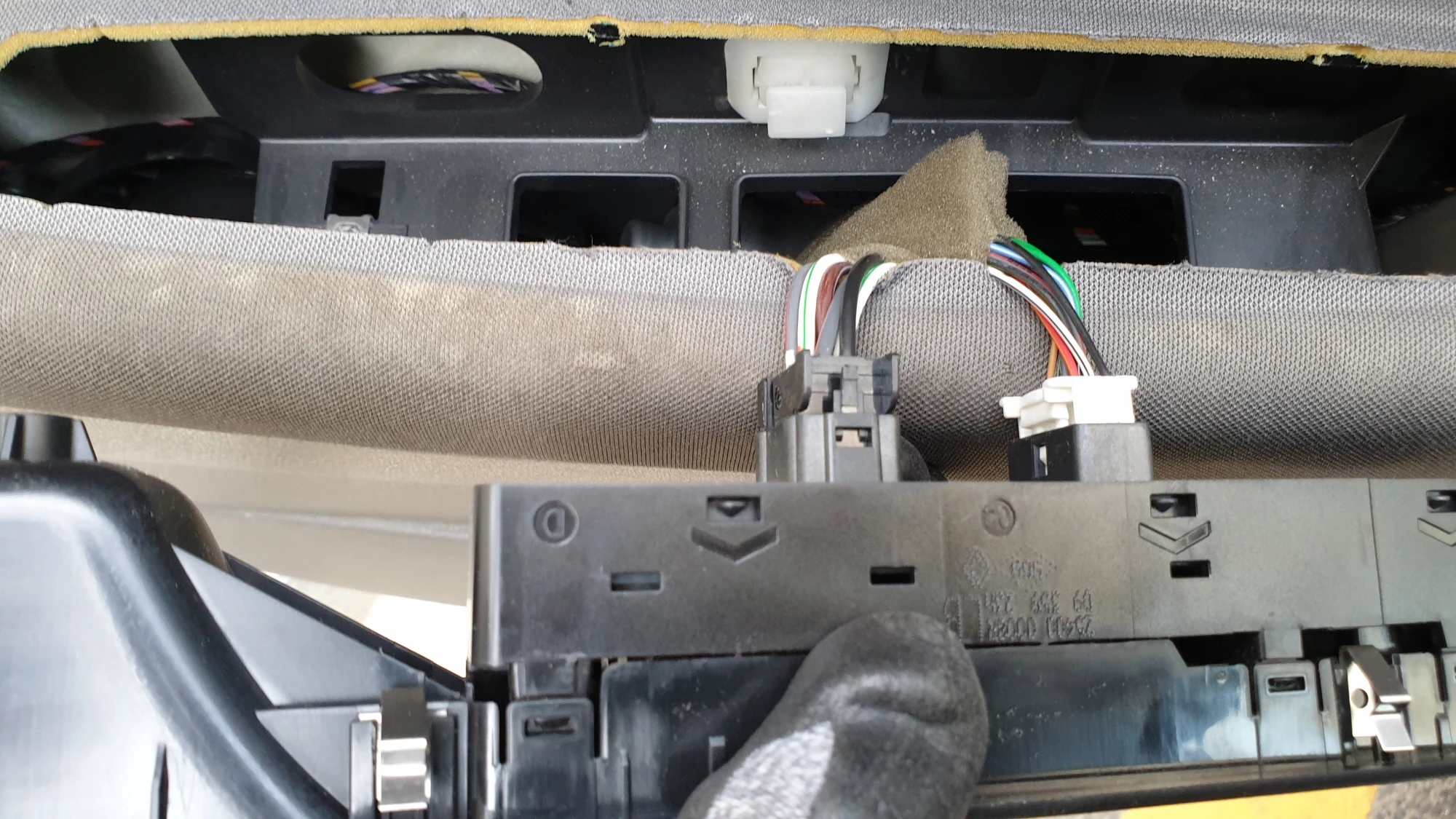

파워윈도우 스위치 버튼에는 위에 사진처럼 두 개의 잭이 끼워져 있습니다.

각 잭의 화살표가 가리키는 부분을 누르고 잭을 당기면 빠집니다.

그런데 다른 차량은 모르겠지만 이 SM3 차량은 빼는데 힘이 많이 들었고 전선도 짧아서 작업이 많이 불편했습니다.

만약 편하게 분리하기 위해 전선을 잡아당기면 잭과 케이블이 망가질 수 있으니 반드시 잭 부분만 잡고 당기는 것이 안전합니다.

제가 직접 경험한 느낌으로는 파워윈도우 스위치를 빼거나 교체 설치하는 작업에서 이 잭을 분리하는 과정이 유일하게 힘들고 어려웠던 부분이었습니다.

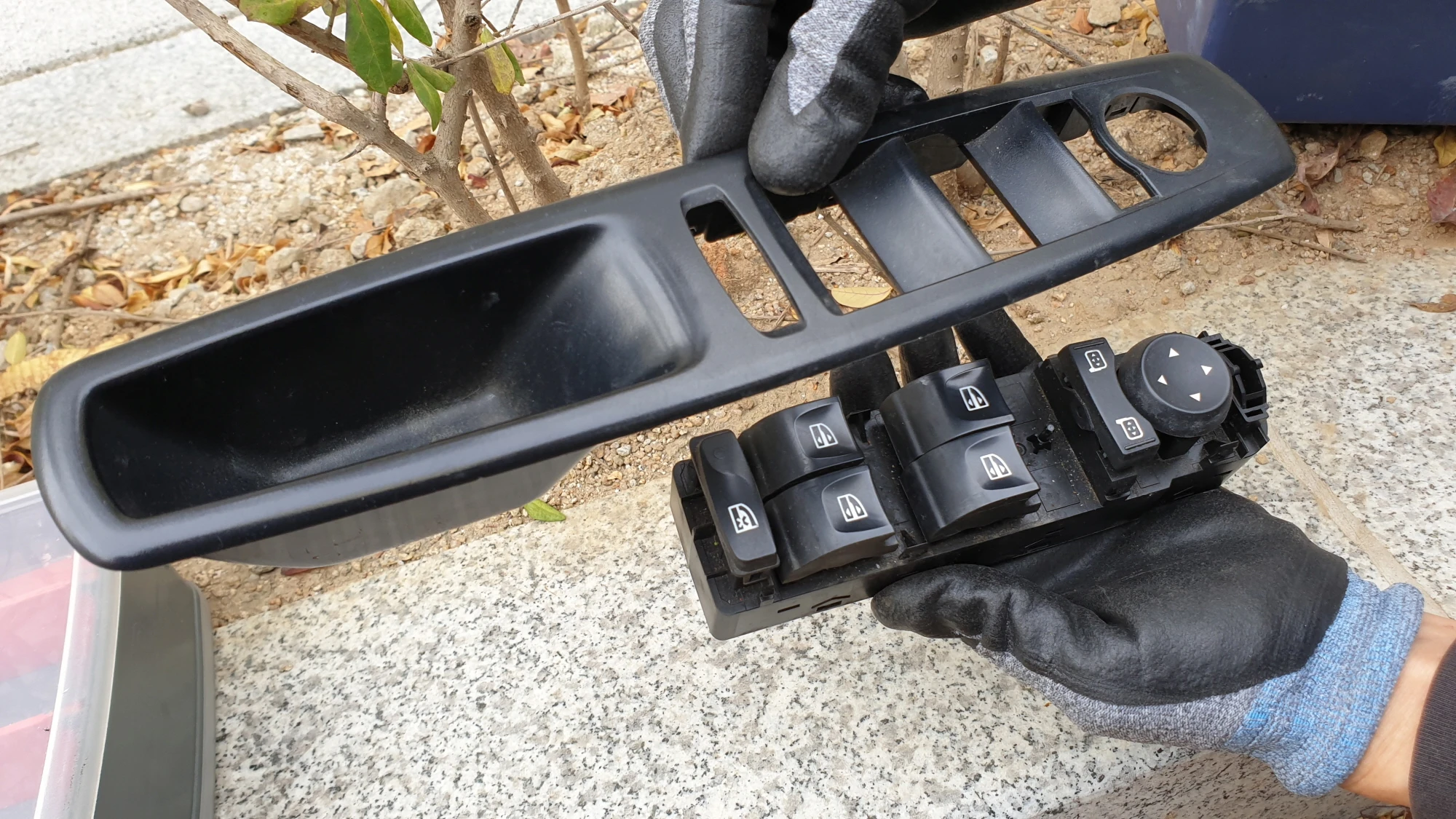

팔걸이 손잡이 부분을 떼어낸 후 파워윈도우 스위치를 분리해야 합니다.

위에 사진 화살표가 가리키는 곳이 파워윈도우 스위치 버튼을 걸고 있는 고리 부분으로 양쪽에 여덟 개가 있습니다.

고리 부분 아래쪽에 얇은 일자드라이버를 끼우고 살짝 들어 올리면 되고 여덟 개를 모두 벌려서 빼내야 하는데 작업을 하다 보면 먼저 빼놓은 걸쇠가 다시 걸리는 상황이 반복됐습니다.

만약 저와 같은 상태라면 먼저 빼놓은 고리 쪽에는 이쑤시개 같은 걸 끼워서 다시 닫히지 않도록 잡아놓은 상태에서 나머지 고리를 푸는 방식으로 작업하는 것이 번거롭지만 심리적인 스트레스는 많이 줄일 수 있습니다.

이렇게 스위치 버튼을 손잡이에서 분리한 후 다시 끼울 때는 스위치 주변 여덟 개의 고리가 모두 완전히 걸리도록 끼워야 합니다.

파워윈도우 스위치에 잭을 끼울 때는 모양과 방향에 맞춰 끼우고 최대한 깊이 끼워야 합니다.

잭을 끼운 후에 파워윈도우 스위치와 사이드미러 각도 조절 스위치를 눌러서 정상적으로 작동하는지 여부를 확인합니다.

잭을 모두 끼운 다음 오른쪽 사진처럼 자동차 앞쪽 방향으로 최대한 밀착시켜 끼우고 반대쪽을 지면 방향으로 눌러서 끼웁니다.

이때 손잡이 주변 네 개의 금속 부품이 끼워졌는지 꼼꼼하게 확인합니다.
