봉고 헤드라이트 방향지시등 미등 램프 교체 방법

1톤 탑차 봉고 3 헤드라이트 방향지시등 미등 램프 탈거 교체 방법

대부분의 자동차 등화장치 램프는 빼거나 교체하는 방법이 크게 어렵지는 않지만 볼트 위치나 방법을 전혀 모르면 처음에는 조금 헤맬 수 있습니다.

본문의 차량은 2019년에 출고된 1톤 트럭 봉고3이며 등화장치 램프는 비교적 쉽고 간단하게 교체할 수 있었습니다.

자동차에 달려있는 램프나 전자 전기 장치를 교체하거나 수리할 때는 반드시 시동을 끄고 해당 램프 또는 장치의 스위치가 꺼진 것을 확인 후에 작업을 하는 것이 안전합니다.

특히 램프를 끼우거나 뺄 때 금속 공구를 잘못 사용하면 쇼트가 발생하여 퓨즈가 끊어질 수도 있으니 단자 부분에 금속 공구가 닿지 않도록 각별히 주의를 해야 합니다.

봉고 헤드라이트 전방 방향지시등 램프 교체

해당 차량의 헤드라이트 램프를 교체하려면 먼저 보닛을 열어야 합니다.

운전석 왼쪽 아래에는 왼쪽 사진 화살표가 가리키는 곳에 보닛 열림 레버가 있고 레버를 당기면 보닛 열림 상태가 됩니다.

보닛 열림 상태에서는 보닛 앞쪽이 살짝 열리고 중간 틈에 손을 넣어 안전장치를 해제한 다음 보닛을 열어야 합니다.

보닛 안전장치는 오른쪽 사진처럼 생겼으며 손으로 잡은 레버를 위로 들어 올리고 보닛을 들어 올리면 보닛이 위로 열립니다.

보닛을 열고 보닛 오른쪽에 지지대를 펼쳐서 보닛이 닫히지 않도록 받쳐줍니다.

그리고 왼쪽 사진 동그라미 안에 볼트를 완전히 풀어줍니다.

볼트 크기는 10m이며 스패너 공구로는 작업이 거의 불가능하고 복스 드라이버를 사용해야 합니다.

해당 볼트는 헤드라이트 본체를 고정하는 볼트로 분실할 경우 대체할 볼트를 구하는 것이 쉽지 않을 수도 있기 때문에 분실하지 않도록 주의합니다.

고정 볼트를 모두 푼 다음 헤드라이트 본체를 몸 쪽으로 당기면 오른쪽 사진처럼 차체에서 분리됩니다.

헤드라이트 본체는 차체에서 분리할 때 미끄러지지 않는 고무코팅 장갑을 착용하고 약간 강한 힘 짧게 가해서 당겼더니 쉽게 빠졌습니다.

헤드라이트 본체 아래에는 잭이 끼워져 있으며 왼쪽 사진 화살표가 가리키는 곳을 누른 상태에서 당기면 빠집니다.

이때 전선을 잡아당기면 전선이 잭에서 빠지거나 잭이 망가질 수도 있으니 반드시 플라스틱 잭 부분만 잡고 분리하는 것이 안전합니다.

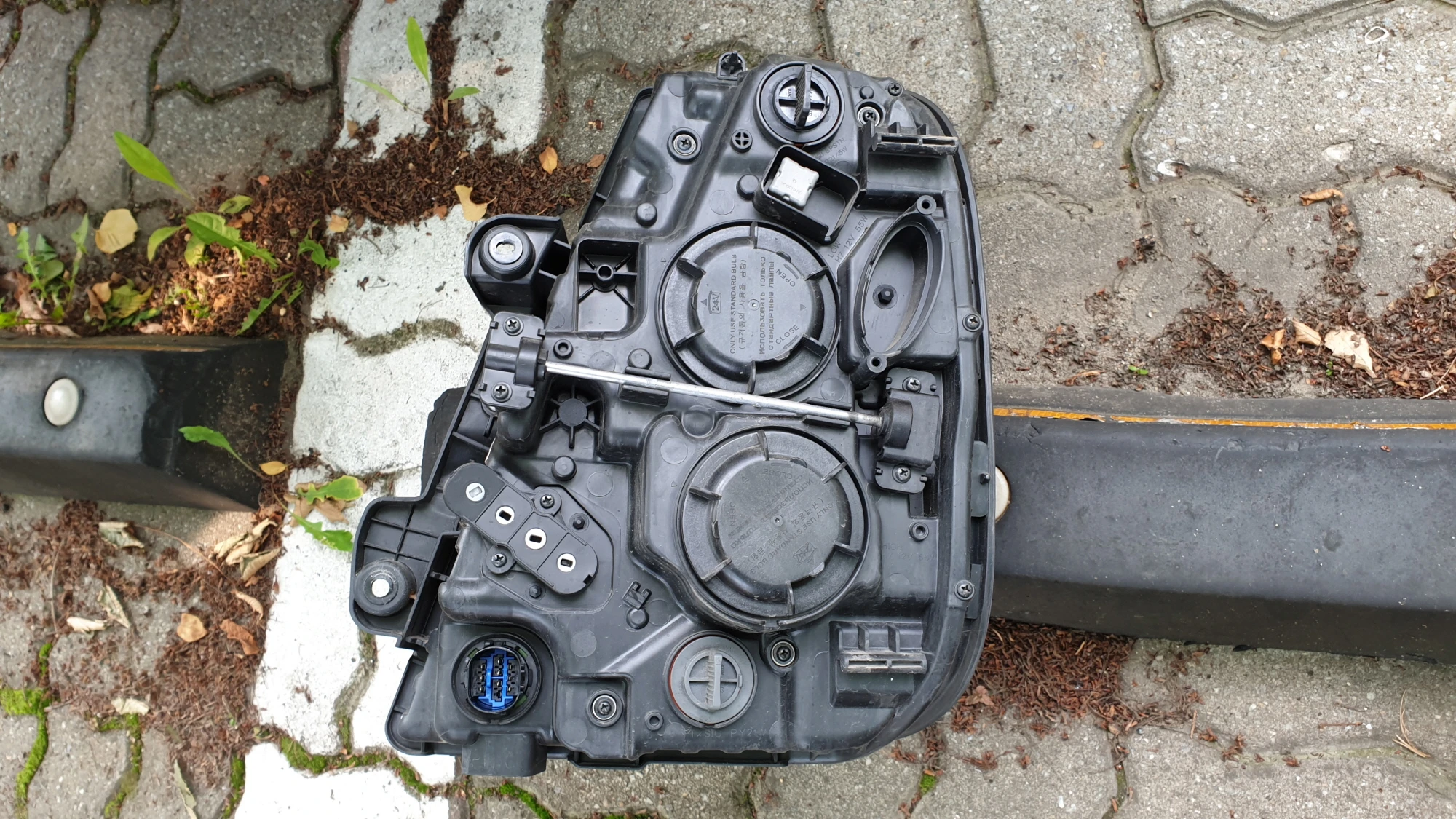

헤드라이트 본체에는 네 개의 램프가 끼워져 있으며 헤드라이트 상향등과 하향등은 덮게가 있고 방향지시등 램프와 미등은 덮게가 소켓 일체형으로 덮게를 빼내면 램프가 끼워져 있습니다.

램프 덮게와 소켓은 모두 반시계 방향으로 60동 정도 돌리면 빠지거나 열립니다.

헤드라이트 램프는 손잡이를 반시계 방향으로 45도 정도 돌리면 가운데 사진처럼 램프가 끼워진 상태에서 빠집니다.

그리고 램프를 소켓에서 당겨서 분리합니다.

상태에 따라서 램프가 상당히 뻑뻑할 수 있으니 장갑을 착용하고 부상에 주의해서 분리해야 합니다.

자동차 헤드라이트 램프에는 위에 사진처럼 규격이 표시되어 있습니다.

봉고 3 헤드라이트 램프 규격은 "H7U"(12V 55W)입니다

헤드라이트 램프는 차종 모델에 따라서 다른 규격의 제품이 사용되고 해당 차량에 맞는 램프로 교체해야 합니다.

또한 자동차 헤드라이트 램프는 잠깐만 켜놔도 온도가 매우 높게 올라가기 때문에 헤드라이트를 사용한 직후에는 화상에 주의해야 합니다.

헤드라이트 램프를 다시 끼울 때는 오른쪽 사진처럼 램프 테두리의 튀어나온 부분이 소켓 위쪽 튀어나온 부분에 끼워지도록 방향을 잡아서 끼워야 합니다.

램프를 소켓에 끼우거나 헤드라이트 본체에 끼울 때 램프의 유리 부분을 맨손으로 잡지 않도록 주의하고 먼지나 물기, 이물질 등이 묻지 않도록 주의해야 합니다.

만약 유리 부분에 지문이나 물기, 먼지 등 이물질이 있다면 부드러운 천으로 가볍게 닦아내고 장착해야 합니다.

램프를 소켓에 끼운 다음 헤드라이트 본체에 끼우고 반시계 방향으로 60도 정도 돌려서 완전히 고정하면 됩니다.

소켓이 제대로 끼워지면 어지간한 충격에 전혀 흔들림이 없고 만약 소켓이 흔들리거나 돌아간다면 뺐다가 다시 모양을 잘 맞춰서 끼웁니다.

소켓을 고정한 다음 커버를 닫고 반시계 방향으로 돌려서 닫아줍니다.

커버 안쪽 모양을 잘 맞춰서 흔들리지 않도록 단단히 닫아줍니다.

램프 교체 후 헤드라이트 본체를 다시 차체에 고정할 때는 왼쪽 사진처럼 먼저 잭을 끼웁니다.

그리고 가운데 사진 빨간색 동그라미와 파란색 동그라미 안에 부분을 서로 맞춰서 올려놓은 다음 툭 치듯 밀어서 끼워줍니다.

헤드라이트 본체는 볼트로 고정한 후에 모든 램프의 스위치를 켜서 정상적으로 작동하는지 여부를 확인합니다.

봉고 미등 브레이크등 후방 방향지시등 램프 교체

후방 등화장치에는 커버가 있으며 왼쪽 사진 화살표가 가리키는 손잡이 부분을 가운데 쪽으로 밀면서 당기면 오른쪽 사진처럼 커버가 열립니다.

이때 가운데 사진 동그라미로 표시된 곳에도 걸쇠가 있으며 일자드라이버를 이용해 살짝 눌러서 걸린 부분을 빼낸 상태에서 당겨야 합니다.

커버 손잡이가 있는 반대쪽은 옆면 홈에 끼워져 있는 형태이기 때문에 손잡이 부분이 빠질 정도로만 벌린 상태에서 옆으로 빼내야 합니다.

너무 많이 벌리게 되면 홈에 끼워진 부분이 부러지거나 파손될 수도 있습니다.

커버를 열면 왼쪽 사진처럼 세 개의 소켓이 보입니다.

화면 왼쪽 흰색 소켓에는 방향지시등 램프가 있으며 가운데 회색 소켓에는 후진등 램프 그리고 가장 오른쪽 갈색 소켓에는 미등 겸용 브레이크등 램프가 끼워져 있습니다.

소켓 손잡이를 반시계 방향으로 돌리면 가운데 사진처럼 램프가 끼워진 상태로 소켓이 빠집니다.

램프를 소켓 방향으로 살짝 누른 상태에서 반시계 방향으로 45도 정도 돌리면 오른쪽 사진처럼 램프가 빠집니다.

램프는 규격에 맞는 것을 사용해야 하고 특히 미등 겸용 브레이크등 램프는 단자의 위치가 동일한 램프를 준비해야 합니다.

램프 단자와 소켓 홈을 맞춰서 끼우고 램프를 소켓 방향으로 살짝 누른 상태에서 시계 방향으로 돌리면 끼워집니다.

그리고 소켓을 본체에 다시 끼우고 역시 시계방향으로 돌려서 고정합니다.

마지막으로 커버를 닫은 다음 교체한 램프뿐만 아니라 다른 램프들의 정상 작동 여부도 함께 확인합니다.
